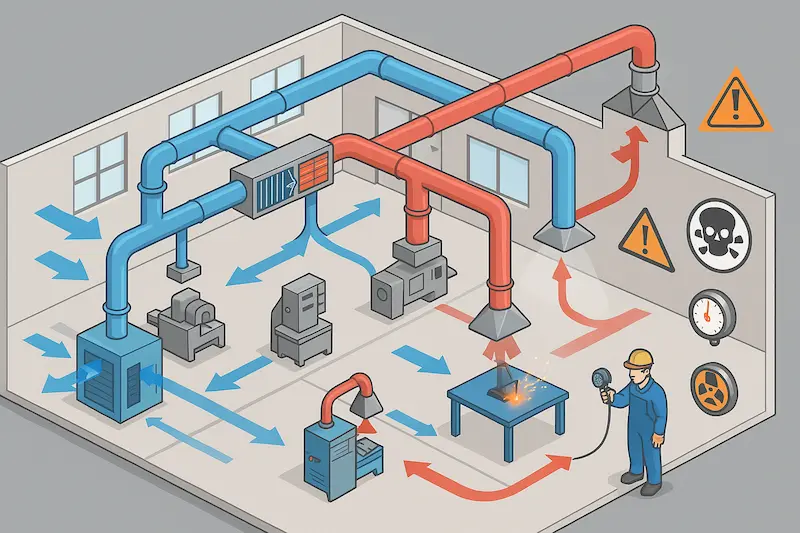

В промышленности вентиляция - не «добавочный комфорт», а критически важная инженерная система, от которой зависят безопасность людей, устойчивость технологических процессов и качество продукции. Правильно спроектированная и обслуживаемая вентиляция поддерживает нормативные параметры микроклимата, разбавляет и удаляет вредные вещества, отводит избыточное тепло и влагу, предотвращает локальные зоны застоя и снижает риск аварий. В этой статье мы разберём нормативные требования (СанПиН/СП/ГОСТ), методы расчёта воздухообмена, выбор приточно-вытяжных схем и локальных отсосов, а также рассмотрим типовые ошибки и реальные кейсы цехов. Материал ориентирован на инженеров по ОВиК, технологов, руководителей предприятий и специалистов по охране труда.
Нормативные требования и ключевые определения
Промышленные помещения существенно различаются по характеру выделений (пыль, аэрозоли, пары растворителей, токсичные газы), тепловым нагрузкам и пожаро-/взрывоопасности. Поэтому отправная точка - нормы и стандарты, определяющие целевые параметры и подход к проектированию:
- Санитарные требования к микроклимату и качеству воздуха. Нормируются температура в рабочей зоне, относительная влажность, скорость движения воздуха, предельно допустимые концентрации (ПДК) вредных веществ. Для разных категорий тяжести труда и сезонов установлены собственные диапазоны параметров.
• Своды правил по отоплению, вентиляции и кондиционированию. Они регламентируют расчёт воздухообмена, допустимость рециркуляции, требования к фильтрации, размещению оборудования, пожарной безопасности и управлению.
• Пожарная безопасность и взрывозащита. Для помещений категорий А, Б и В действуют ограничительные меры по материалам, электрооборудованию, искрозащите и схемам воздухообмена (в том числе запреты на рециркуляцию по загрязнённому воздуху).
• Базовые определения. Рабочая зона - слой воздуха на высоте 0,5–2,0 м, где находятся дыхательные пути людей. Кратность воздухообмена - отношение объёмного расхода удаляемого воздуха к объёму помещения (1/ч). Местная вытяжка - устройство для улавливания загрязнений у источника.
Важно: «комфорт» и «безопасность» - две стороны одной задачи. Микроклимат без соблюдения ПДК так же неприемлем, как и «чистый» воздух при перегреве рабочих мест.
Классификация систем и выбор схем
Надёжный проект начинается с правильного выбора принципиальной схемы:
- Естественная вентиляция. Использует тягу за счёт ветра и температурной разности. Подходит для несложных, малозагрязнённых помещений с невысокими тепловыделениями и благоприятной аэродинамикой здания. Недостатки - непредсказуемость и зависимость от климата.
- Механическая вентиляция. Принудительный приток/вытяжка вентиляторами с гарантированным расходом воздуха. Является стандартом для производств с вредными выделениями, тепловыми нагрузками, большим числом людей.
- Приточно-вытяжные системы. Централизованные (общие установки на зоны или корпуса) и децентрализованные (локальные агрегаты на конкретные цеха/участки). Схема выбирается по планировке, уровням загрязнения, требованиям резервирования и эксплуатации.
- Локальная вентиляция. Местные отсосы (зонты, укрытия, вытяжные шкафы, телескопические рукава) - обязательны там, где источник выделений локализуем. Это самый энергоэффективный способ борьбы с загрязнениями: убрать «у источника», не раздувая общий обмен.
- Рециркуляция. Допустима не всегда. Запрещается при наличии вредных, канцерогенных, взрывоопасных, пахучих веществ; при этом допустим частичный подмес рециркулируемого воздуха в «чистых» зонах при обеспечении фильтрации и контроля качества воздуха.
- Материалы и исполнение. Для коррозионной среды - нержавеющая сталь, алюминиевые и полимерные покрытия; для взрывоопасных зон - искробезопасные вентиляторы, антистатические воздуховоды, заземление, ATEX-компоненты.
Философия выбора: сначала локализуем источник (локальные отсосы), затем настраиваем общеобмен для остаточных загрязнений и тепла, и только потом «украшаем» систему комфортными опциями.
Расчёт воздухообмена: методики и исходные данные
Универсальной «формулы на все случаи» нет - есть методики под разные доминирующие факторы.
Методика А: по кратности
Применяется для «чистых» помещений без специфических выделений или как предварительная оценка. Задаём нормативную кратность N (1/ч) и объём помещения V (м³). Требуемый расход L = N × V. Плюс - простота; минус - игнорирование реальных выделений и тепловлаговыделений.
Методика B: по разбавлению до ПДК
Используется при химических выделениях. Для вещества с массовым расходом G (мг/с) и заданными концентрациями на притоке Cприт и в рабочей зоне Cраб (мг/м³), расход определяется из баланса: L = G / (Cраб − Cприт). Важно учитывать нестационарность, распределение источников, сорбцию на поверхностях.
Методика C: по тепловлаговыделениям
Актуальна при ощутимом избытке тепла/влаги (литейка, термообработка, пищевое производство). Для тепла: L = Q / (ρ × c_p × Δt), где Q - избыточная тепловая мощность (Вт), Δt - допустимый подъём температуры воздуха (°C). Для влаги - аналогично по влагосодержанию и допустимой RH.
Методика D: по местным отсосам
Если у источника установлен отсос с требуемой скоростью улавливания v на горловине/рабочем торце, расход по отсосу задаётся технологией. Общеобмен должен компенсировать суммарную вытяжку, сохраняя баланс давления и направленность потоков.
Исходные данные для расчёта
• Технологические карты: перечень веществ, G (мг/с) и Q (Вт) по операциям.
• Планировка, отметки, высоты, объёмы.
• Численность персонала, режимы работы (сменность, пики).
• Климатология: расчётные наружные параметры.
• Требования к микроклимату и ПДК в рабочей зоне.
• Ограничения по акустике, пожарной и взрывозащите.
Баланс и направленность потоков
Общее правило - приток = вытяжка ± заданный перепад (подпор для «чистых» зон и разрежение для «грязных»). В многозональных цехах формируют градиент давлений: чистые помещения под подпором, грязные - под лёгким разрежением, чтобы исключить перетоки.
Стратификация
Тёплый загрязнённый воздух стремится в верхнюю зону. Ловим его высокими вытяжками/фонарями, а приток подаём в рабочую зону умеренными скоростями (обычно 0,2–0,5 м/с), избегая сквозняков.
Локальные отсосы: проектирование и эффективность
Местные отсосы - «золотой стандарт» там, где можно поймать вредность на зародыше. Ключевые моменты:
- Тип укрытия по процессу. Сварка - вытяжные зонты/рукава с улавливанием аэрозолей; шлифовка - локальные защитные кожухи; травление/лабораторные операции - вытяжные шкафы с регулируемым фронтальным проёмом; окраска - окрасочные кабины с вертикальным потоком «сверху вниз».
- Скорость улавливания. Должна преодолевать начальные скорости выброса и турбулентные струи. Типичные ориентиры у горловины 0,5–1,5 м/с (варьирует по процессу). Чем ближе укрытие к источнику, тем меньше расход и выше эффективность.
- Аэродинамика сети. Меньше поворотов и внезапных сужений, корректные радиусы, гладкие каналы - снижает потери давления, энергопотребление и шум.
- Искробезопасность и пожарная профилактика. Для процессов с искрами/жиром - искрогасители, улавливание капель, отстойные секции, противопожарные клапаны с термозамками.
- Фильтрация.
- Пыль: циклоны, рукавные и картриджные фильтры (HEPA - при мелкой фракции).
- ЛОС/запахи: сорбционные угольные секции с расчётом времени контакта.
- Масляный туман: коалесцентные фильтры, сепараторы.
Правило эффективности: «сантиметры важнее кубов» - близость укрытия к источнику зачастую даёт больший эффект, чем двукратное увеличение расхода.
Приточные решения и обработка воздуха
Общеобменная приточная вентиляция дополняет локальные меры и задаёт фон микроклимата:
- Обработка воздуха. Подогрев (водяной/паровой/электрический), иногда охлаждение (чиллер/DX), увлажнение/осушение - по технологическим требованиям. В зимних условиях часто требуется «смешение» наружного и рециркуляционного воздуха (там, где это разрешено).
- Распределение.
- Смешивающая схема: подача в верхнюю зону с последующим перемешиванием; проста, но подвержена рециркуляции загрязнений.
- Вытеснительная схема: низкоскоростная подача в рабочую зону и вытяжка наверху; эффективнее удаляет тепло и загрязнения, но требует тщательной компоновки. - Рекуперация/утилизация тепла. Пластинчатые и роторные теплообменники, тепловые насосы. Ограничения: риск переноса запахов/вредностей с вытяжки на приток - для «грязных» цехов используйте схемы без переноса или с байпасом.
- Энергоэффективность. Удельная мощность вентустановки (SFP), EC-вентиляторы, частотное регулирование, автоматическое поддержание расхода/давления (VAV/CAV).
Цель - обеспечить нужные параметры в рабочей зоне при минимально возможном расходе и энергопотреблении.
Автоматика, безопасность и интеграция
Современная промышленная вентиляция немыслима без автоматизации:
- Датчики и контроль. Температура/влажность, CO₂/CO/ЛОС/пыли, перепады давления на фильтрах и между помещениями, расход воздуха, вибрация вентиляторов. Данные доступны диспетчеру и пишутся в тренды.
- Сценарии. Нормальная эксплуатация, режимы пика, ночной эконом, аварийные сценарии (пожар, утечка газа, превышение концентрации). В аварии: отключение/перевод систем, подпор путей эвакуации, закрытие клапанов, запуск дымоудаления - по алгоритму, согласованному с пожарной сигнализацией.
- Взрывозащита. Антистатические вставки, заземление воздуховодов, искробезопасные приводы, искрозащищённые вентиляторы, исключение накопления зарядов.
- Интеграция. BMS/АСУ ТП для расписаний, уставок, сигнализации, учёта энергии. Это снижает OPEX и упрощает сервис.
Кейсы цехов: типовые решения
Сварочный участок
Проблема: аэрозоли металлов, озон, локальные тепловыделения.
Решение: локальные отсосы на сварочных постах (рукава/зонты с 0,8–1,2 м/с), верхняя вытяжка для остаточного тепла, компенсационный приток в рабочую зону. Фильтрация - картриджные/рукавные фильтры с импульсной регенерацией. Контроль концентраций металлов в рабочей зоне.

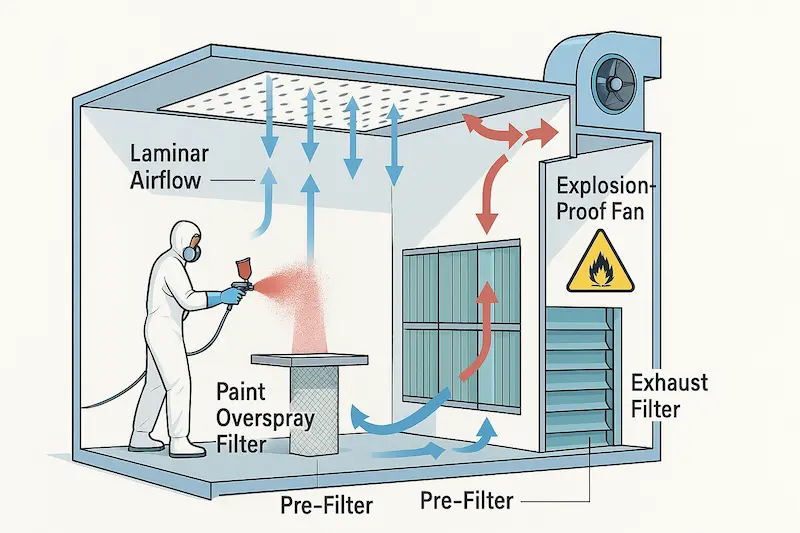

Покрасочная камера
Проблема: ЛОС, аэрозоли краски, взрывоопасность, требование к чистоте поверхности.
Решение: вертикальный ламинарный поток «сверху вниз», равномерная вытяжка по полу, взрывозащищённые вентиляторы и светильники, многоступенчатая фильтрация (предфильтр + тонкая очистка + уголь). Отдельные режимы сушки, контроль растворителей, строгие запреты на рециркуляцию.
Деревообработка
Проблема: пыль, риск пожара, высокие массовые расходы от станков.
Решение: аспирация каждого станка с защитными кожухами, главные магистрали с плавными поворотами, циклоны/рукавные фильтры с искрогашением, возможен возврат очищенного тёплого воздуха в холодный период (если допускается санитарно и пожарно).
Металлообработка с СОЖ
Проблема: масляный туман, запах, скользкие полы.
Решение: локальные укрытия с коалесцентными фильтрами, герметизация кожухов, вытяжка у зоны резания, разделение на «мокрую» и «сухую» зоны, компенсационный приток тёплого воздуха.
Пищевая промышленность
Проблема: гигиена, влага, запахи.
Решение: гигиенические приточные установки, избыточное давление «чистых» зон, отдельные вытяжки из грязных/влажных помещений, нержавеющие материалы, моечные режимы, контроль RH и температуры для качества продукта.
Пуско-наладка, измерения и эксплуатация
Даже идеальный проект «не полетит» без качественного ПНР и грамотного сервиса.
- Комиссионирование (Cx). Фабричные испытания (FAT), шеф-монтаж, пуск, балансировка расхода и давления, проверка уставок и сценариев, имитация аварий.
• Измерения. Фактические расходы на решётках, ΔP на фильтрах, уровни шума/вибрации, параметры микроклимата. Протоколы - в эксплуатационную документацию.
• Эксплуатация и ТО. Регулярная чистка/замена фильтров «по ΔP», ревизия ремней/подшипников, проверка дренажей, калибровка датчиков, санитарная чистка воздуховодов при необходимости.
• Аудит. Периодические замеры концентраций вредных веществ, энергоаудит вентустановок (SFP), анализ трендов для предиктивного ремонта.
Экономьте разумно: фильтры меняют по конечному перепаду и фактической запылённости, а не «по календарю».
Типовые ошибки и как их избежать
- Проект «по кратности» без учёта реальных выделений. Итог - недобор по ПДК или избыточные расходы и шум. Решение: считать по источникам вредностей/тепла, привязывать к технологии.
- Отсутствие притока при мощной вытяжке. Вытяжка «не тянет», подсосы из грязных зон, обратная тяга. Решение: баланс приток/вытяжка, целенаправленные перепады давлений.
- Рециркуляция там, где она запрещена. Риск отравлений/взрыва и штрафы. Решение: санитарно-пожарная экспертиза схемы, жёсткие запреты и блокировки.
- Неверное размещение решёток. Сквозняки в рабочей зоне, застой у источников. Решение: моделирование потоков (при необходимости CFD), низкоскоростной приток в зону людей.
- Игнорирование энергоэффективности. Завышенные скорости в воздуховодах, высокий SFP, отсутствие рекуперации. Решение: оптимальная аэродинамика, EC-вентиляторы, теплоутилизация с учётом санитарных ограничений.
- Нет датчиков и журналов. Сервис «вслепую», позднее выявление проблем. Решение: ΔP на фильтрах, расход, CO₂/ЛОС/пыль - в тренды, регламенты ТО и учет.
Чек-лист для ТЗ и приёмки
Для ускорения диалога с подрядчиком сведём ключевые пункты в короткий список:
- Перечень технологических процессов: вещества (мг/с), тепло (кВт), влага.
- Целевые параметры микроклимата (T, RH, скорость), ПДК по веществам.
- Схема локальных отсосов по операциям: тип укрытий, требуемые скорости улавливания.
- Общеобмен: приток/вытяжка, градиенты давления, допустимость рециркуляции.
- Материалы и исполнение воздуховодов/оборудования (коррозия/взрывозащита).
- Фильтрация: ступени, классы, правила утилизации.
- Энергоэффективность: целевые SFP, наличие рекуперации/тепловых насосов.
- Автоматика: датчики, алгоритмы нормальной/аварийной работы, интеграция с пожаркой и BMS.
- ПНР: перечень измерений, испытания сценариев, комплект исполнительной документации.
- Эксплуатация: регламенты ТО, журналы, обучение персонала.
Практические советы по оптимизации OPEX без потери безопасности
- Начните с источника: на каждом участке спросите себя, что можно «накрыть» локальным отсосом - это почти всегда дешевле, чем увеличивать общий обмен.
• Снижайте скорости в воздуховодах до разумных (обычно 5–7 м/с для магистралей), это резко уменьшает потери давления и шум.
• Используйте датчики ΔP на фильтрах и управляйте заменой по состоянию - так вы не «выбрасываете ресурс» и не гоняете вентиляторы с лишним сопротивлением.
• Там, где санитарно допустимо, применяйте теплоутилизацию без переноса запахов (пластинчатые теплообменники, рекуперация на промежуточный контур).
• Не забывайте про акустику: шум - частая причина жалоб и косвенный индикатор избыточных скоростей.
• Внедряйте частотное регулирование по сигналам датчиков качества воздуха и занятости - это база современного энергосбережения.
Заключение
Эффективная вентиляция промышленного помещения - это не «больше воздуха», а точное соответствие технологии: улавливаем у источника, грамотно распределяем и удаляем остатки, соблюдаем баланс притока и вытяжки, гарантируем безопасность и энергоэффективность. Надёжный проект опирается на нормы, корректные расчёты, продуманную аэродинамику, автоматизацию и дисциплину эксплуатации. Если построить систему по этим принципам, предприятие получает защищённую рабочую среду, предсказуемые расходы и стабильность качества продукции.
Для старта работ подготовьте корректное ТЗ: список процессов и выделений, целевые параметры, ограничения по пожарной/взрывозащите, требования к материалам и энергоэффективности. Дальше - по цепочке: концепция → расчёты → проект → монтаж → пуско-наладка → измерения → регламент ТО. Такой «сквозной» подход экономит месяцы и миллионы, а главное - обеспечивает безопасность людей и устойчивость вашего производства.
