Тепловые насосы Mitsubishi Electric ZUBADAN Inverter

В наше время тепловые насосы начинают пользоваться значительной популярностью, которая обусловлена несколькими факторами. Во-первых, такое оборудование за несколько лет окупает свою полную стоимость, тем более, учитывая высокие темпы инфляции и повышение цен на все энергоресурсы. Во-вторых, благодаря широкому ассортименту подобной продукции и удобной ценовой линейке, каждый потенциальный покупатель может подобрать что-то для себя. В-третьих, монтаж теплового насоса не является трудоемким, а установку оборудования можно проводить в любой сезон года.

Одними из лидеров современного рынка являются японские тепловые насосы, которые прекрасно адаптированы под нужды потребителей нашей страны. В процессе производства их используются качественные материалы и комплектующие, а также самые современные технологии. Это позволяет судить о высоком качестве оборудования и смело говорить о его безопасности для здоровья людей. Купить тепловой насос вы можете в нашей компании, заказав также услуги монтажа оборудования.

В декабре 2011 года Россия вступила в ВТО. Что для нас это значит? Это означает, что мы все вместе входим в новую эру современной и экономичной техники. В течении нескольких лет цены на энергоносители на внутреннем рынке значительно вырастут. Это, с одной стороны, ударит по карману простых потребителей, но с другой, даст толчок использованию современной экономичной и, что немаловажно, экологичной техники. Именно такой техникой являются тепловые насосы. Ведь они берут тепло прямо из окружающих нас ресурсов: земли, воды, воздуха, того, что дала нам природа. Итак, долой допотопные чугунные котлы, которые через пять лет пойдут на металлолом как прожорливая, не эффективная техника. Пора начинать экономить с тепловым насосом.

Принцип работы тепловых насосов

Тепловые насосы - это устройства, позволяющие использовать низкопотенциальную энергию накопленную в окружающей среде (грунт, водоем или воздух) на нужды нагрева (отопление, горячее водоснабжение, подогрев бассейнов и пр.) и охлаждения (холодоснабжение, кондиционирование).

Существует три вида природных источников тепловой энергии для тепловых насосов:

• грунт (тепло земли)

• водоемы и реки (тепло воды)

• воздух

В этой статье речь пойдет о тепловых насосах использующих тепловую энергию воздуха для отопления помещений.

Из основных законов термодинамики известно, что теплота самопроизвольно переходит от тел более нагретых к телам менее нагретым. Системы, которые переносят тепло в обратном направлении принято называть тепловыми насосами. Тепловой насос представляет собой парокомпрессионную холодильную установку, которая состоит из следующих основных компонентов: компрессор, конденсатор, расширительный вентиль и испаритель.

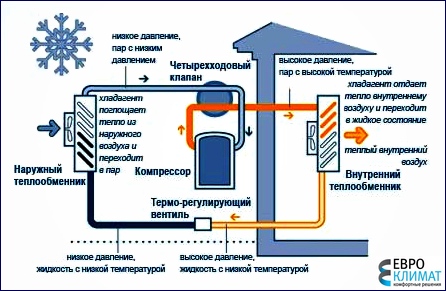

В чем принцип теплового насоса?

Принцип работы теплового насоса заключается в следующем: Компрессор сжимает газ, при этом его температура и давление увеличиваются (универсальный газовый закон Менделеева-Клапейрона). Горячий газ подается в теплообменник, называемый конденсатором, в котором он охлаждается, передавая свое тепло воздуху или воде, и конденсируется - переходит в жидкое состояние. Далее на пути жидкости высокого давления установлен расширительный вентиль, который понижает давление хладагента. Компрессор и расширительный вентиль делят замкнутый гидравлическийконтур на две части: сторону высокого давления и сторону низкого давления.

Проходя через расширительный вентиль, часть жидкости испаряется и температура потока понижается. Далее этот поток поступает в теплообменник (испаритель), связанный с окружающей средой (например, воздушный теплообменник на улице). При низком давлении жидкость испаряется (превращается в газ) при температуре ниже, чем температура наружного воздуха или грунта. В результате часть тепла наружного воздуха или грунта переходит во внутреннюю энергию хладагента. Газообразный хладагент вновь поступает в компрессор - контур замкнулся. Можно сказать, что работа компрессора идет не столько на «производство» теплоты, сколько на ее перемещение. Поэтому затратив всего 1 кВт электрической мощности на привод компрессора, можно получить теплопроизводительность конденсатора около 5 кВт.

Тепловой насос несложно заставить работать в обратном направлении, то есть возможна работа теплового насоса для охлаждения воздуха в помещении летом.

Как работает тепловой насос

Холодильник, всем известно, переносит тепло из внутренней камеры на радиатор и мы пользуемся холодом внутри холодильника. Тепловой насос - это холодильник «наоборот». Он переносит рассеянное тепло из окружающей среды в наш дом. Теплоноситель (в роли которого выступает фреон), взявший несколько градусов из окружающей среды, проходит через теплообменник теплового насоса, называемый испарителем, и отдает собранное из окружающей среды тепло во внутренний контур теплового насоса. Внутренний контур теплового насоса заполнен хладагентом, который имея очень низкую температуру кипения, проходя через испаритель, превращается из жидкого состояния в газообразное. Это происходит при низком давлении и температуре 5°С. Из испарителя газообразный хладагент попадает в компрессор, где он сжимается до высокого давления и высокой температуры. Далее горячий газ поступает во второй теплообменник - конденсатор, где происходит теплообмен между горячим газом и теплоносителем из обратного трубопровода системы отопления дома. Хладагент отдает свое тепло в систему отопления, охлаждается и снова переходит в жидкое состояние, а нагретый теплоноситель системы отопления поступает к отопительным приборам.

Преимущества тепловых насосов

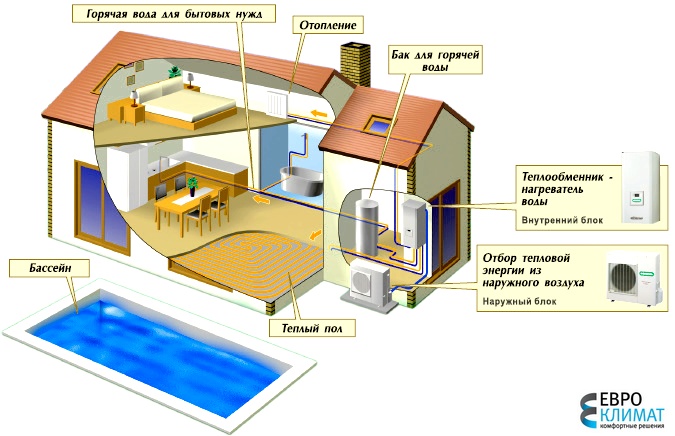

Область применения тепловых насосов

На сегодняшний день тепловые насосы широко применяются во всем мире. Количество тепловых насосов, работающих в Японии, Европе и США исчисляется десятками миллионов штук. Производство тепловых насосов в каждой стране, прежде всего, ориентировано на удовлетворение потребностей внутреннего рынка. В Японии и США наибольшее применение получили тепловые насосы класса «воздух-воздух» для отопления и летнего охлаждения воздуха. В Европе - тепловые насосы класса «вода-вода» и «вода-воздух». В США исследованиями и производством тепловых насосов занимаются более шестидесяти фирм. В Японии ежегодный выпуск тепловых насосов превышает 500 тысяч единиц. В Германии ежегодно вводится более 5 тысяч установок. В Швеции и странах Скандинавии эксплуатируются, в основном, крупные тепловые насосные установки. В Швеции уже к 2000 году эксплуатировалось более 110 тысяч теплонасосных станций (ТНС), 100 из которых имели мощность около 100 МВт и выше. Наиболее мощная ТНС-320 МВт работает в Стокгольме.

Отопление тепловыми насосами

Системы отопления, основанные на применении теплового насоса, отличаются экологической чистотой, так как работают без сжигания топлива и не производят вредных выбросов в атмосферу.

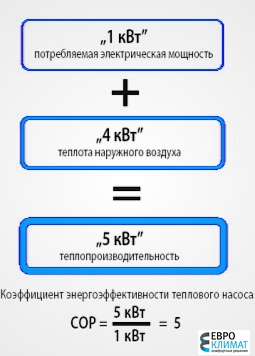

Кроме того, они характеризуются экономичностью: при подводе к тепловому насосу, например, 1 кВт электроэнергии, в зависимости от режима работы и условий эксплуатации он дает до 3-5 кВт тепловой энергии.

Среди достоинств теплового насоса указывают снижение капитальных затрат за счет отсутствия газовых коммуникаций, увеличение безопасности жилища благодаря отсутствию взрывоопасного газа, возможность одновременного получения от одной установки отопления, горячего водоснабжения и кондиционирования.

Системы отопления бывают моновалентные и бивалентные. Различие между двумя видами состоит в том, что моновалентные системы имеют один источник тепла, который полностью покрывает годичную потребность в отоплении. Бивалентные системы имеют в своем составе два источника тепла для расширения диапазона рабочих температур. Например, тепловой насос работает до температуры наружного воздуха -25°С, а при дальнейшем понижении температуры в дополнение к нему подключается газовый или жидкотопливный котел для компенсации снижения производительности теплового насоса.

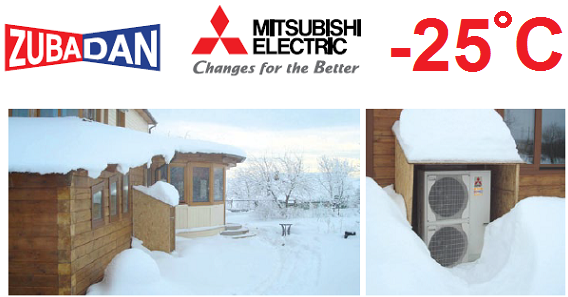

ТЕПЛОВЫЕ НАСОСЫ ZUBADAN (Mitsubishi Electric)

Компания Mitsubishi Electric представляет тепловые насосы ZUBADAN Inverter (ZUBADAN - в переводе с японского - "суперобогрев"). Известно, что производительность тепловых насосов, использующих для обогрева помещений низкопотенциальное тепло наружного воздуха, уменьшается при снижении температуры на улице. И это снижение весьма значительное: при температуре -20°С теплопроизводительность на 40% меньше номинального значения, указанного в спецификациях приборов и измеренного при температуре +7°С.

Именно по этой причине воздушные тепловые насосы не рассматривают как полноценный нагревательный прибор. Отношение к ним, коренным образом может измениться с появлением тепловых насосов Mitsubishi Electric ZUBADAN Inverter.


Утилизация теплоты

Дополнительный энергетический и экономический эффект применения тепловых насосов основан на создании контура утилизации (использования) тепла в рамках единой системы охлаждения, отопления и нагрева воды.


Аэротермальные тепловые насосы предпочтительнее геотермальных, так как требуют меньших начальных капитальных вложений. Нет необходимости в полях теплосъема и в скважинах, а значит, не нужны дорогостоящие земляные работы и бурение скважин. Не нужны и многометровые трубы грунтовых теплообменников. Вся наружная часть - это только наружный блок теплового насоса.


Пример использования воздушного теплового насоса для отопления частного коттеджа в Ленинградской области

Mr. Slim. Система воздух-вода.

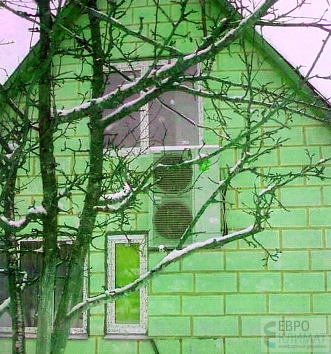

Тепловой насос MITSUBISHI ELECTRIC ZUBADAN Inverter ("Воздух-Вода") был установлен в 2009 году в одном из коттеджей Ленинградской области.

Система применена для отопления небольшого частного коттеджа общей площадью отапливаемых помещений 74 м2. Материал стен - пенобетон 200 мм, стены утеплены изнутри пеноплексом 35 мм и вагонкой. Пол утеплен пеноплексом толщиной 55 мм. Крыша утеплена мин. ватой URSA 100 мм. Окна металлопластиковые с двухкамерными стеклопакетами. Двери с герметичными уплотнителями (металлическая + деревянная).

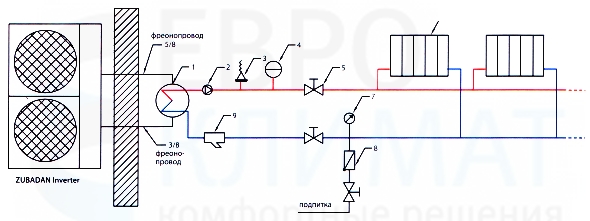

В качестве источника тепла применён наружный блок PUHZ-HRP71VHA (мощность 8,0 – 11,2 кВт). Система отопления - радиаторные батареи. Теплоноситель - пропиленгликоль. Наружный блок подает тепло на пластинчатый теплообменник. С пластинчатого теплообменника циркуляционным насосом тепло передается в радиаторные батареи, которые нагревают воздух в помещениях.

Эксплуатация

За время осенней и зимней эксплуатации система отопления на базе теплового насоса ZUBADAN Inverter не имела аварийных остановок по причине неисправности оборудования.

Система успешно выдержала морозы до –25°С в конце января 2010 года - в помещениях коттеджа поддерживалась целевая температура +21°С. Проверялся автоматический запуск системы после аварийного отключения и подачи электропитания. После подачи питания система осуществляет самодиагностику и включается на заданный режим.

Экономическая эффективность

По требованию заказчика электропотребление системы замерялось отдельным счетчиком. В доме поддерживалась целевая температура +21°С. Результаты измерений следующие:

• в октябре средняя потребляемая мощность составляла 0,62 кВт при средней температуре воздуха 0 ~ +5°С;

• в ноябре - 1,50 кВт при средней температуре воздуха -3 ~ 0°С;

• в декабре -1,90 кВт при температуре -3 ~ -8°С.

Результаты наблюдений позволяют сделать вывод, что для отопления дома площадью 74 м2 при температуре наружного воздуха -3 ~ -8°С система ZUBADAN Inverter потребляет электроэнергии меньше, чем один масляный радиатор!

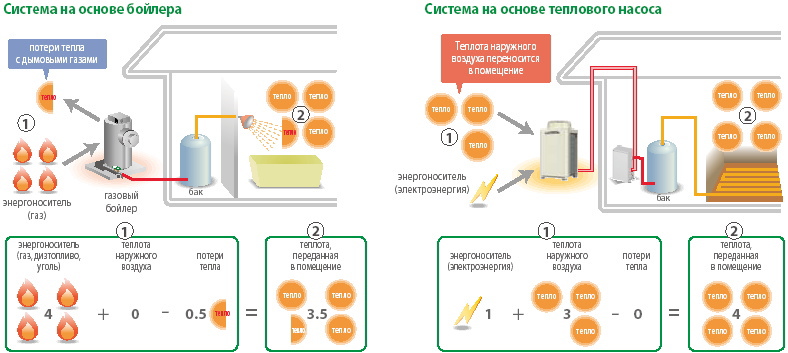

Сравнение работы теплового насоса и бойлера

Принцип получения тепла с помощью теплового насоса отличается от традиционных систем нагрева, основанных на сжигании газа или жидкого топлива, а также прямого преобразования электрической энергии в тепловую. В таких системах еденица энергии энергоносителя преобразуется в неполную единицу тепловой энергии. В то время как тепловой насос, затрачивая единицу электрической энергии, "перекачивает" в помещение от 2 до 6 единиц тепловой энергии, забирая ее из наружнего воздуха.

Следовательно высокая эффективность воздушного теплового насоса делает естественным выбор в пользу таких систем отопления помещений и нагрева воды на объектах, имеющих ограниченные ресурсы.

Стоимость установки тепловых насосов

Установка теплового насоса по стоимости (да и по качеству) в различных климатических компаниях может сильно отличаться. Специалисты "ЕвроКлимат" проффесионально выполнят монтаж теплового насоса. Мы стараемся предложить нашим клиентам цены ниже средних в Санкт-Петербурге при этом гарантируем качество выполненных работ.
