Отопление производственных зданий — одна из ключевых инженерных задач, которая напрямую влияет на безопасность труда, стабильность технологических процессов и расходы предприятия на энергоресурсы. В больших объёмах с высокими потолками и частыми открываниями ворот поддержание нормальной температуры требует тщательного выбора технологии, разумной компоновки оборудования и продуманной системы управления. В этой статье мы системно сравним воздушное, инфракрасное и водяное отопление, разберём критерии выбора с учётом высоты и площади, теплопотерь, доступных тарифов на энергоресурсы, а также покажем, как подходить к расчёту окупаемости с примерами практических решений.
Введение: почему подход к отоплению на производстве нужен особый
Промышленные здания отличаются от офисных и жилых. Здесь велики объёмы, значительны теплопотери через ограждающие конструкции и инфильтрацию воздуха, присутствуют ворота и доки, часто работают тепловыделяющие станки и печи. В таких условиях простая «догоняющая» стратегия — прибавить мощности и температуры — приводит к росту эксплуатационных затрат и всё равно не решает проблем сквозняков, стратификации тёплого воздуха и «холодных пятен» в рабочей зоне. Нужен комплексный взгляд: сначала сокращаем потребность в тепле (утепление, борьба со стратификацией, завесы на воротах), затем выбираем подходящую систему отопления и настраиваем её под реальную картину работы цеха.
Ключевые критерии выбора системы отопления
- Высота и объём. Чем выше потолки, тем сильнее стратификация: тёплый воздух скапливается под крышей, а на уровне людей остаётся прохладно. При высоте более десяти–двенадцати метров решения, уменьшающие стратификацию или непосредственно нагревающие людей и поверхности, становятся предпочтительнее.
- Площадь и планировка. Сплошные пролетные пространства требуют иных подходов, чем локальные острова рабочих мест, линии сборки или участки комплектования.
- Теплопотери ограждений. Слабая теплоизоляция стен, кровли и ворот ведёт к высоким базовым нагрузкам. Энергоаудит и утепление часто дают самую короткую окупаемость, снижая требуемую мощность любого выбранного решения.
- Режим работы. Двадцатичетырёхчасовой режим, сменность, технологические паузы и неполная загрузка диктуют разные требования к инерционности и зональному управлению.
- Тарифы и доступные энергоносители. Стоимость газа, электричества, тепловой энергии от внешней сети, наличие ограничений по подключённой мощности — всё это определяет экономику владения.
- Требования к микроклимату. Нужны конкретные уставки температуры именно в рабочей зоне, ограничения по скорости воздуха, требования к локальному подогреву постов, санитарные требования к чистоте.
- Безопасность. Наличие взрывоопасных зон, требований по пожарной безопасности и гигиене может исключить ряд решений или потребовать специального исполнения.
- Интеграция с вентиляцией и системой управления зданием. Возможность совместной работы с приточными установками и системой диспетчеризации, учёт графиков, датчиков и событий.
Обзор систем отопления: принцип, плюсы, минусы, типовые области применения
Воздушное отопление
Принцип работы. Воздух нагревается калориферами или воздухонагревателями (газовыми, водяными или электрическими) и распределяется по помещению через воздуховоды либо напорные сопла. Нередко отопительный эффект совмещают с приточной вентиляцией: свежий воздух подогревают и подают в рабочие зоны, а вытяжка удаляет избытки влаги и загрязнений.
Преимущества.
— Быстрый отклик и возможность оперативно менять режимы.
— Совмещение с вентиляцией и рекуперацией тепла.
— Равномерность в помещениях средней высоты при правильном распределении струй.
— Развитые возможности секционирования по пролетам и часам работы.
Недостатки.
— Стратификация в зданиях с высокими потолками: тепло «уходит» наверх.
— Потери при частом открывании ворот и доков.
— Шум, требующий расчёта скоростей и шумоглушения.
Где уместно. Цеха высотой шесть–двенадцать метров с постоянной занятостью, где важна совместная работа отопления и вентиляции. Хорошо работает в связке с устройствами уменьшения стратификации, которые мягко возвращают тёплый воздух вниз.
Инфракрасное отопление
Принцип работы. Излучатели нагревают поверхности и людей за счёт лучистого тепла. Воздух подогревается вторично, от тёплых предметов и пола. Существуют тёмные газовые излучатели с длинами труб и отражателями, светлые газовые горелки с излучающими панелями, а также электрические излучатели для локальных задач.
Преимущества.
— Минимальная стратификация: комфорт появляется внизу, даже если под крышей холоднее.
— Локальный нагрев рабочих зон и линий, малые потери при открытых воротах.
— Быстрый запуск и высокая экономичность при переменной занятости.
Недостатки.
— Требовательность к проектированию схемы: важно расположение, высота подвеса, углы и экраны.
— Возможные ограничения по применению в взрывоопасных зонах и необходимость контроля отражённых потоков.
— Неравномерность при ошибках в компоновке.
Где уместно. Складские помещения с высотой более двенадцати метров, зоны комплектования, доки, участки с неравномерной загрузкой, открывающиеся ворота, локальные посты контроля качества.
Водяное отопление
Принцип работы. Теплогенератор (котёл на газе или электричестве, тепловой насос, тепло от внешней сети) нагревает теплоноситель, который циркулирует через приборы отопления: радиаторы, конвекторы, водяные воздухонагреватели или напольное низкотемпературное отопление в зонах с небольшой высотой.
Преимущества.
— Комфортная конвекция, низкие шумы, пожаробезопасность.
— Хорошая совместимость с тепловыми насосами и низкотемпературными контурами, возможность утилизации тепла технологических процессов.
— Стабильность и предсказуемость параметров.
Недостатки.
— Более высокий капитальный бюджет при больших объёмах и высоких потолках.
— Инерционность: медленный разгон и торможение.
— Требования к защите от замерзания и к качеству воды в системе.
Где уместно. Цеха и помещения с умеренной высотой и стабильной занятостью, предприятия с доступом к недорогому теплу от внешней сети или использующие тепловые насосы. Хорошо подходит там, где важен низкий акустический фон и санитарные требования.
Как высота, теплопотери и режим влияют на выбор
Высота. При высоте выше десяти–двенадцати метров лучистое отопление и воздушные решения с устройствами уменьшения стратификации часто оказываются эффективнее классических радиаторов. Лучистое тепло передаётся напрямую на уровень людей и препятствует накоплению тепла под кровлей.
Ворота и инфильтрация. Частые открывания ворот и большие проёмы приводят к провалам температуры в рабочей зоне. Здесь выигрывают два сценария: лучистое отопление с локальным покрытием рабочих дорожек и воздушное с подачей вблизи ворот и тепловыми завесами. Комбинация даёт особенно хороший результат.
Состояние ограждающих конструкций. Перед тем как увеличивать мощность, проверьте кровлю, стены, оконные вставки и воротные панели. Утепление, устранение мостиков холода и герметизация стыков часто окупаются быстрее, чем замена оборудования отопления, и снижают требования к любому выбранному решению.
Сменность и частичная загрузка. Если зона используется ограниченное время, избыточно держать весь объём тёплым. Локальное лучистое отопление, секционирование воздушных контуров и погодозависимые кривые позволяют греть только там и тогда, где это нужно, без перегрева пустых площадей.
Сочетание с вентиляцией и утилизацией тепла
Правильно настроенная вентиляция способна заметно снизить расходы на отопление.
- Совмещённые приточные установки могут подогревать свежий воздух рекуператорами и теплообменниками, возвращая часть тепла удаляемого воздуха.
- Гибридные схемы позволяют сочетать воздушное отопление для общего фона и инфракрасные излучатели для рабочих постов, снижая суммарную мощность и повышая комфорт.
- Подпор и разрежение по зонам исключают переток холодного воздуха из «грязных» или холодных помещений.
- Рециркуляция допустима лишь там, где нет вредных выделений и запахов; во всех остальных случаях необходимо подавать достаточный объём свежего воздуха с утилизацией тепла.
Автоматизация, управление и уменьшение стратификации
Система без умного управления теряет значительную часть эффективности.
- Система диспетчеризации здания позволяет вводить расписания, учитывать выходные и смены, ограничивать пиковую мощность, управлять завесами, вентиляторами и излучателями по сценарию.
- Датчики температуры и влажности обязательно должны быть на уровне дыхания людей, а не только под потолком: именно их показания важны для комфорта и корректной работы алгоритмов.
- Устройства уменьшения стратификации возвращают тёплый воздух сверху в рабочую зону. Важно правильно выбрать места установки и скорости, чтобы не создавать сквозняков.
- Зональное управление по занятости, по открытию ворот, по температуре конкретных участков позволяет избегать излишнего отопления пустых мест и экономить на каждом часе работы.
Экономика: от расчёта теплопотерь к стоимости жизненного цикла и окупаемости
Грамотное сравнение вариантов требует одинаковой «точки отсчёта».
- Расчёт теплопотерь. Суммируются потери через ограждения (по сопротивлению теплопередаче стен, кровли, окон и ворот), инфильтрация холодного воздуха и тепловая нагрузка вентиляции. На этом этапе особенно заметно влияние утепления и герметизации.
- Годовой баланс. На основе графика наружных температур и режима работы объекта рассчитывается потребная тепловая энергия за сезон. Для электрических и газовых систем это напрямую превращается в предполагаемые платежи по действующим тарифам.
- Сравнение по стоимости жизненного цикла. Суммируются капитальные затраты, затраты на энергию за расчётный период, расходы на обслуживание и ремонт, учёт простоев при обслуживании. Сравнение «цена покупки» редко отражает реальную экономику: зачастую более дорогая на старте система оказывается выгоднее в эксплуатации.
- Оценка окупаемости. Дополнительные вложения в более эффективное решение делятся на годовую экономию по счётам и содержанию. Важно проводить чувствительный анализ: как изменится срок окупаемости при изменении тарифа, уставок, графика работы, степени утепления.
Пример рассуждений.
Склад высотой четырнадцать метров с доками и частыми открываниями ворот. При переходе с чисто воздушного отопления на гибрид: лучистое покрытие рабочих коридоров плюс умеренный фон тёплых воздушных струй и тепловые завесы — удаётся снизить среднюю мощность в часы неполной загрузки и уменьшить потери при открываниях. Дополнительные вложения в излучатели и завесы компенсируются более низкими ежемесячными платежами за сезон, а комфорт на рабочих местах улучшается.

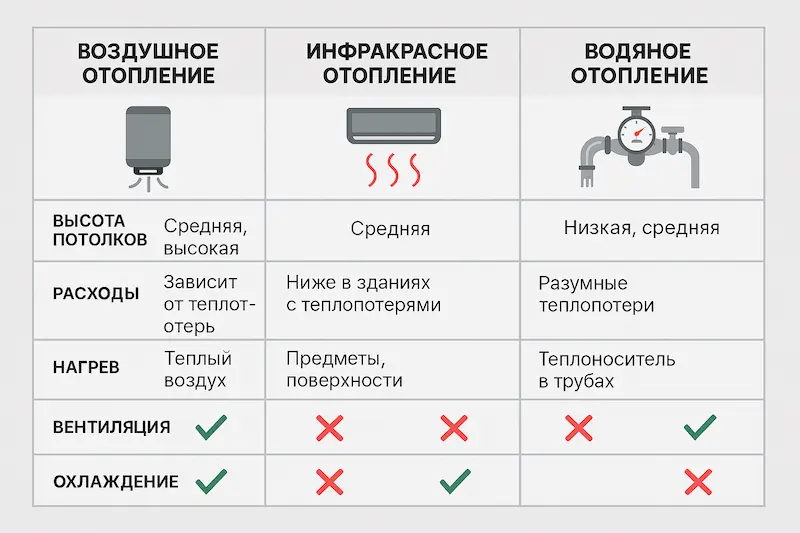

Сравнительная таблица по ключевым признакам
| Параметр | Воздушное отопление | Инфракрасное отопление | Водяное отопление |
|---|---|---|---|
| Предпочтительная высота | до двенадцати–четырнадцати метров (с устройствами уменьшения стратификации возможно и выше) | от восьми до двадцати и более метров | до десяти–двенадцати метров |
| Динамика отклика | высокая | высокая | средняя |
| Локальный нагрев | средний | высокий | хороший при секционировании |
| Интеграция с вентиляцией | высокая | невысокая | средняя |
| Капитальные затраты | средние | низкие–средние | средние–высокие |
| Эксплуатационные расходы | зависят от управления и рекуперации | низкие при зональном применении | зависят от источника тепла |
| Основные риски | стратификация, шум | неправильная компоновка и блики | замерзание, утечки, инерционность |
Типовые схемы и примеры
Склад четырнадцать метров с доками
Задача. Обеспечить комфорт на дорожках комплектования и в зоне ворот при переменной занятости.
Решение. Лучистые излучатели над коридорами и доками, тепловые завесы, умеренный фон от воздушных воздухонагревателей для общей температуры и совместной работы с вентиляцией. Управление по расписаниям, по сигналу открытия ворот и по температуре на уровне людей.
Результат. Устойчивый комфорт на рабочих местах, снижение провалов температуры при открывании ворот, экономия за счёт локального подогрева.
Машиностроительный цех восемь–десять метров, постоянная занятость
Задача. Равномерный микроклимат в течение смены, совместная работа с вентиляцией.
Решение. Приточная установка с утилизацией тепла удаляемого воздуха, воздушные отопительные агрегаты с грамотно рассчитанным распределением струй, устройства уменьшения стратификации, секционирование по пролётам.
Результат. Равномерность температуры, снижение энергопотребления благодаря утилизации тепла и управлению по фактическому графику.
Пищевая фасовка шесть–восемь метров с высокими требованиями к гигиене
Задача. Стабильная температура и чистота воздуха, низкий уровень шума.
Решение. Водяные воздухонагреватели и фанкойлы, питаемые от теплового насоса, низкотемпературные контуры, подпор чистых зон, разделение потоков. Настройка по датчикам температуры, влажности и содержания углекислого газа.
Результат. Комфортный микроклимат, низкие эксплуатационные расходы, соответствие санитарным требованиям.
Частые ошибки и как их избежать
- Игнорирование стратификации при большой высоте. Признак — жарко под крышей и холодно внизу. Решение: устройства уменьшения стратификации, перерасчёт распределения струй, локальное лучистое покрытие рабочих зон.
- Выбор радиаторов для высотных складов. Тепло остаётся наверху, внизу прохладно. Решение: лучистое или воздушное с соответствующими мерами, а ещё лучше — комбинированный подход.
- Отсутствие зонального управления и расписаний. Система греет пустые зоны. Решение: секционирование, привязка к режимам работы, автоматическое снижение уставок в нерабочее время.
- Недооценка инфильтрации через ворота. Даже мощная система не справляется при открываниях. Решение: тепловые завесы, локальные струи, лучистое покрытие коридоров, воздушные барьеры.
- Неверное размещение инфракрасных излучателей. Появляются блики и перегрев поверхностей. Решение: расчёт зон лучистого потока, корректные высоты и углы, экранирование.
- Разрыв с вентиляцией. Отопление и приточная система мешают друг другу. Решение: совместное проектирование, единые сценарии управления, утилизация тепла.
- Отсутствие расчёта стоимости жизненного цикла. Выбор по «дешёвой цене на старте» приводит к высоким платежам. Решение: считать на весь срок службы с учётом тарифов, графиков и техобслуживания.
Чек-лист для задания на проектирование и приёмки
- Геометрия здания: высота, объём, планировка, ворота и доки.
- Расчёт теплопотерь: ограждающие конструкции, инфильтрация, нагрузка вентиляции.
- Выбор системы: воздушная, лучистая, водяная или гибрид; зоны и их режимы.
- Взаимодействие с вентиляцией: утилизация тепла, подпор и разрежение, совместные сценарии.
- Управление: система диспетчеризации, датчики, расписания, зональность, устройства уменьшения стратификации.
- Энергетика: доступные мощности и тарифы, расчёт годового потребления и стоимости жизненного цикла, оценка окупаемости.
- Безопасность и соответствие требованиям: пожарная и промышленная безопасность, санитарные нормы, особенности взрывоопасных зон.
- Пуско-наладка и измерения: контроль температур по высоте, расход воздуха, перепады давления, акустика; комплект исполнительной документации и регламенты обслуживания.
Заключение
Универсального ответа на вопрос «какое отопление лучше» не существует. Оптимальное решение определяется высотой и объёмом здания, режимом работы, теплопотерями, требованиями к чистоте и акустике, а главное — вашими тарифами и доступными энергоносителями. Для высоких складов и переменной занятости чаще выигрывает лучистое отопление, для цехов со стабильной загрузкой и развитой вентиляцией — воздушное, для объектов с доступом к недорогому источнику тепла и высокими санитарными требованиями — водяное. Лучшие результаты даёт сочетание мер: утепление, грамотная компоновка, совместная работа с вентиляцией, зональное управление и расчёт на полный срок службы. Такой подход снижает платежи, повышает комфорт и помогает удерживать технологические процессы в стабильных пределах несмотря на капризы погоды и особенности здания.
Если вам нужна практическая оценка для вашего объекта, начните с перечисления зон, их высоты и режима работы, предварительно оцените теплопотери и зафиксируйте действующие тарифы. На этой базе легко сравнить два–три сценария, выбрать разумный компромисс между вложениями и будущими расходами и получить систему, которая будет работать надёжно и экономно долгие годы.
