Высокие тепловыделения — реальность большинства производств: печи, экструдеры, компрессоры, сварочные посты, сушильные камеры, мощное освещение и плотная застройка оборудованием формируют устойчивый «тепловой фон». В таких условиях классические «офисные» подходы к кондиционированию не работают: система должна не просто «делать прохладно», а удерживать технологические параметры в допусках, обеспечивать безопасность и работать эффективно 24/7 при меняющейся нагрузке. В этой статье разберёмся, как грамотно оценить теплопритоки, выбрать архитектуру охлаждения (VRF/VRV, чиллер–фанкойл, прецизионные решения), организовать зонирование, резерв и воздухораспределение, а также как снизить эксплуатационные расходы без потери надёжности.
Введение: почему классические «офисные» подходы не работают на производстве
Офисные системы проектируются под сравнительно невысокие теплопритоки (люди + оргтехника) и приоритет комфорта. Производство диктует иные требования:
- Стабильность технологического процесса. Температурные «пилы» и локальные перегревы приводят к браку, нарушению размерной стабильности, деградации смазок, сбоям электроники и ИТ-систем.
- Непрерывность. Часто режим 24/7 с пиковыми сменами, горячими фазами процесса и технологическими паузами.
- Безопасность. Нужно исключать перегрев персонала, тепловой стресс, накопление паров и аэрозолей, контролировать влажность и исключать конденсацию на холодных поверхностях.
- Экономика. Большая установленная холодопроизводительность неизбежно превращается в крупную статью OPEX. Энергоэффективность и правильно выбранная архитектура здесь критически важны.
Аудит тепловой нагрузки и исходные данные
Прежде чем рассуждать о типе системы, требуется чёткий тепловой баланс:
- Источники тепла (кВт): технологическое оборудование (паспортные данные + эффективность утилизации), электродвигатели, печи и сушильные камеры (с учётом потерь через кожухи), компрессоры, освещение, солнечная радиация через остекление, люди (80–150 Вт/чел. в зависимости от активности).
- Структура нагрузок: чувствительная (температура) и латентная (влага/пары растворителей). Например, в литейке доминирует чувствительная нагрузка, в пищевом производстве и гальванике существенна латентная.
- Режимы: суточные графики, сезонность, сменность. Выделите пик, типовую и минимальную нагрузку — от этого зависит выбор регулирования и резервов.
- Ограничения объекта: доступная электрическая мощность, наличие воды/охлаждающих контуров, место под машинные отделения/кровлю, ограничения по шуму и вибрациям, категории взрывопожарной опасности, санитарные требования.
Результат аудита — таблица теплопритоков по зонам/участкам и их допустимые технологические диапазоны температуры/влажности. Это и есть «ТЗ для холода».

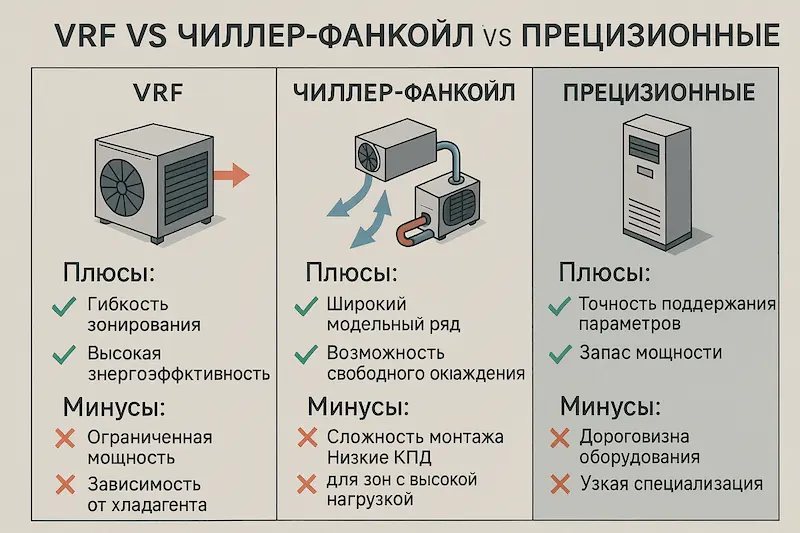

Архитектуры систем охлаждения: когда что выбирать
VRF/VRV-системы
Суть. Хладагентная архитектура с инверторными компрессорами, распределяющая холод/тепло по множеству внутренних блоков.
Преимущества:
- Точное моделирование производительности, хорошая частичная эффективность.
- Быстрый монтаж, минимальная «мокрая» часть, компактность.
- Гибкое зонирование: удобно в административно-бытовых помещениях, лабораториях, локальных технологических комнатах.
Ограничения:
- Длины и перепады трасс, особенно в больших цехах.
- Тепловая плотность. При больших удельных теплопритоках VRF может стать «ковром из внутренних блоков», проигрывая по LCC централизованной «воде».
- Требования по безопасности при возможных утечках хладагента в помещениях (нормативные пределы концентрации, датчики, вентиляция).
- Ограниченные возможности free-cooling.
Где уместно: зоны средней теплоплотности, реконструкция без возможности тянуть воду, «островные» участки, АБК.
Чиллер–фанкойл (централизованная «вода»)
Суть. Центральный источник холода (чиллеры воздушного или водяного охлаждения, иногда с возможностью free-cooling) и распределение по сети на фанкойлы/воздухоохладители/ПВУ.
Преимущества:
- Высокая холодопроизводительность и масштабируемость; один контур — много зон.
- Гибкая гидравлика, простое резервирование насосов/охладителей, независимые гидромодули.
- Возможность free-cooling в холодное время года (особенно для северных регионов) и утилизации тепла (heat recovery).
- Минимум хладагента в помещениях, удобная интеграция с вентиляцией.
Ограничения:
- Более высокий CAPEX, требуется место под машинное отделение/кровлю.
- Периодическое обслуживание насосов, арматуры, водоподготовка (для гликолевых/водяных контуров).
- Проработка защиты от протечек и дренажа.
Где уместно: большие цеха, распределённые нагрузки, режим 24/7, когда важны OPEX и free-cooling.
Прецизионные решения (in-row / room precision AC, DX/водяные)
Суть. Охладители, ориентированные на точную поддержку T/RH и работу с высокой теплоплотностью (ИТ-зоны, измерительные, чистые комнаты, прецизионные участки).
Преимущества:
- Узкие допуски по температуре и влажности, высокая надёжность.
- Архитектуры in-row/in-rack позволяют снимать тепло прямо у источника, сводя к минимуму «байпас».
Ограничения:
- Более высокий CAPEX и требования к компоновке.
- Системная интеграция с технологическими укрытиями/рядовыми кожухами.
Где уместно: технологические «точки» с высокой плотностью тепла, серверные, лаборатории метрологии и качества.
Крышные агрегаты (руфтопы) и адиабатические решения
Руфтопы. Быстрый ввод, автономность по зонам, наружный воздух и догрев/доохлаждение в одном корпусе. Хороши для больших объёмов со смешивающим воздухораспределением и умеренными теплопритоками. В пыльных средах — повышенная фильтрация, контроль шумов и статических нагрузок на кровлю.
Адиабатика/испарительное охлаждение. Эффективна в сухом климате или межсезонье, позволяет резко снизить энергопотребление компрессоров. Требует контроля влажности, коррозионной стойкости и санитарных рисков (качество воды, исключение аэрозолей).
Зонирование: как разделить «горячее» производство на управляемые кластеры
Задача зонирования — сопоставить архитектуру охлаждения с реальной картой теплопритоков:
- Карта тепла. Разделите цех на зоны с высокой/средней/низкой теплоплотностью. Там, где «кипит» процесс (печи, термопластавтоматы, пресс-линии), — локальные укрытия, кожухи и точечный отвод тепла.
- Временная структура. Участки, работающие только в смену, можно переводить в setback-режимы, снижая расход энергии.
- Барьеризация. Воздушные шторы, мягкие ПВХ-перегородки, тепловые кожухи над оборудованием — всё, что сокращает «разлив» тепла и смешивание с соседними зонами.
- Баланс давлений. Поддерживайте разрежение в «грязных» зонах с выделениями и подпор в «чистых» (сборка, упаковка, лаборатории), чтобы исключить перетоки.
Воздухораспределение: смешивающее vs. вытеснительное
Смешивающее (классическая подача сверху с индукцией и перемешиванием) просто в реализации, но при больших теплопритоках склонно к рециркуляции жара и «горячим шапкам» под потолком.
Вытеснительное — подача большего объёма охлаждённого воздуха низкой скоростью в рабочую зону (через напольные/низкоуровневые диффузоры) и удаление сверху. Преимущества:
- Естественная стратификация — тёплый воздух уходит вверх, а люди работают в прохладной «ванне».
- Меньше «сквозняков» при правильном подборе скоростей (0,2–0,4 м/с).
- Выше эффективность удаления избыточного тепла.
Для локального съёма тепла применяются канальные кожухи на горячем оборудовании, перфорированные воздухораспределители у технологических линий, in-row решения в рядах с электроникой.
Не забывайте об акустике: при увеличении расходов воздуха проще поставить несколько крупноразмерных решёток с низкой скоростью, чем «свистящие» малыши.
Фильтрация и качество воздуха
Тепло — половина проблемы. Вторая — пыль, аэрозоли, масляный туман, пары растворителей:
- Ступени фильтрации по ISO 16890: предфильтры Coarse/ePM10 для грязных зон → ePM2.5/ePM1 для защиты теплообменников и людей.
- Особые загрязнения: коалесцентные фильтры для масляного тумана, уголь/адсорбция для ЛОС, коррозионностойкие исполнения в агрессивных средах.
- Рециркуляция ограничивается или запрещается при наличии вредностей, запахов, взрывоопасности. Там, где рециркуляция допустима, обеспечьте контроль CO₂/ЛОС и фильтрацию достаточного класса.
- Датчики ΔP на фильтрах и регламент замены «по состоянию», а не по календарю — это снижает SFP и защищает теплообменники от зарастания.
Резервирование и отказоустойчивость
Промышленная система без резерва — источник рисков для процесса:
- Схемы N, N+1, 2N. Минимум — резерв по ключевым агрегатам (компрессоры/чиллеры, насосы, вентиляторы). В критических зонах — 2N и независимые трассы/гидравлика.
- Независимое питание. Разведённые фидеры и АВР, защита насосов/вентиляторов по вибрации, температуре, току.
- Байпасные линии и перемычки в гидросетях для обслуживания «на ходу».
- Аварийные сценарии. Алгоритмы «мягкого» сброса нагрузки, приоритет охлаждения технологических узлов, управление заслонками и межзонными перепадами.
Автоматизация и диспетчеризация (BMS/АСУ ТП)
Сложные системы без данных — слепы. Что контролировать и как управлять:
- Датчики: T/RH по зонам, ΔP на фильтрах, расход воздуха/воды, вибрация, утечки хладагента и воды, давление/температура в контурах, энергосчётчики.
- Алгоритмы: погодозависимое управление, VFD/EC-регулирование вентиляторов и насосов, ночные setback-режимы, free-cooling при благоприятной погоде, ограничение пиков по мощности (demand response).
- Тренды и KPI: удельное кВт·ч/м²∙год, SFP вентустановок, сезонные SEER/SCOP чиллеров/VRF, для ИТ-участков — PUE. Эти метрики помогают аргументировать модернизации и находить «узкие места».
Энергоэффективность и экономика владения (LCC)
Выбор архитектуры — это всегда баланс CAPEX/OPEX:
- Free-cooling. В холодном/умеренном климате водяной free-cooling (сухие градирни/адбативные драйкулеры) способен покрывать 30–70% годовой потребности в холоде, резко сокращая работу компрессоров.
- Heat recovery. Утилизация тепла конденсации (на ГВС, подпитку вентиляции, технологический подогрев) уменьшает счета и улучшает интегральную экономику.
- Правильные уставки. Повышение температуры подачи на 1–2 °C часто даёт ощутимый выигрыш в EER/SEER без ущерба процессу (если допуски позволяют).
- Жизненный цикл (LCC). Сравнивайте не «ценник на коробку», а полную стоимость владения: энергия, сервис, фильтры, вода/химия, простой на ремонтах. Часто чиллер-фанкойл выигрывает у VRF при большой площади и 24/7, несмотря на более высокий CAPEX.
Быстрая прикидка окупаемости: Δ(кВт·ч/год) × тариф – ΔCAPEX → срок окупаемости, с учётом графика деградации/ресурса.
Инженерные ограничения и безопасность
- Пожарная безопасность: отключение DX-контуров при пожаре, отсечки, дымоудаление, подпор на путях эвакуации, огнезащита воздуховодов и узлов.
- Взрывозащита и коррозия: ATEX-исполнения, искробезопасные вентиляторы, антистатические вставки, заземление воздуховодов, коррозионностойкие материалы и покрытия.
- Гидравлика: водоподготовка, антифриз (при наружных трассах), компенсация температурных удлинений, дренаж и защита от протечек (поддоны, датчики, запор по аварии).
- Акустика и вибрации: виброизоляторы, шумоглушители, компоновка машинных залов с учётом санитарных норм для персонала и внешних фасадов.
Кейсы (краткие сценарии)
Кейс 1. Литейный цех, теплопритоки ≈ 2 МВт
Задача: убрать мощный тепловой фон, не создавая сквозняков в рабочей зоне.
Решение: чиллер-фанкойл с вытеснительным воздухораспределением — низкоскоростная подача в рабочую зону, вытяжка по верху; локальные кожухи над печами с точечным съёмом тепла; free-cooling с сухими градирнями; резерв N+1 по чиллерам и насосам; датчики T/вибрации, тренды по зонам.
Эффект: уменьшение температуры в рабочей зоне на 6–8 °C в пик, снижение жалоб и брака, −25–35% годовых кВт·ч за счёт free-cooling.
Кейс 2. Участок упаковки с ЛОС и умеренной теплоплотностью
Задача: обеспечить комфорт и не допустить запахов.
Решение: руфтоп-агрегаты по зонам с повышенной фильтрацией (ePM1 + уголь), минимизированная рециркуляция, подпор в чистых зонах, VFD-регулирование по CO₂/занятости, ночной setback.
Эффект: равномерная температура, отсутствие запахов в «чистых» зонах, экономия за счёт «умных» режимов.
Кейс 3. Прецизионная лаборатория и ИТ-участок
Задача: узкие допуски T/RH и высокая теплоплотность.
Решение: прецизионные шкафы room/in-row, холодные коридоры/кожухи, N+1 с независимыми линиями питания, контроль точки росы, сигнализация утечки хладагента/воды; для «офисной» части — VRF.
Эффект: стабильные допуски, высокая отказоустойчивость, удобный сервис.
Типовые ошибки и как их избегать
- Недооценка тепловой плотности и пиковых режимов → хронический перегрев. Решение: аудит, логирование, расчёт по пикам, закладка резерва мощности/массообмена.
- Отсутствие зонирования → переохлаждение «холодных» участков и перегрев «горячих», высокий OPEX. Решение: деление на кластеры, барьеры, отдельные контуры.
- VRF «на всё» вместо централизованной воды там, где нужен free-cooling и высокая холодопроизводительность. Решение: сопоставляйте LCC, климат и график работы.
- Игнорирование фильтрации в пыльной/масляной среде → забитые теплообменники, падение EER, рост аварий. Решение: ступенчатая фильтрация, ΔP-датчики, регламенты мойки/замены.
- Нет резерва насосов/вентиляторов/чиллеров, отсутствие байпасов → простои при любом ремонте. Решение: N+1 минимум, байпасные линии, сервис «на ходу».
- Воздухораспределение «на глаз» → сквозняки и горячие шапки. Решение: расчёт скоростей/индукции, при необходимости CFD.
- Слабая автоматика и отсутствующие KPI → «ручной режим» и лишние киловатты. Решение: BMS/АСУ ТП, тренды, цели по SFP/SEER/кВт·ч на м².
Чек-лист для ТЗ и приёмки
- Перечень процессов и теплопритоков (кВт), влаговые/ЛОС нагрузки.
- Зонирование, целевые диапазоны T/RH и скорости воздуха по зонам.
- Выбранная архитектура (VRF/чиллер-фанкойл/прецизионные), схема резервирования.
- Воздухораспределение: тип (вытеснение/смешение), диффузоры, расчёт скоростей.
- Фильтрация и ограничения рециркуляции; классы фильтров, ΔP-датчики.
- Автоматика: состав датчиков, алгоритмы VFD/EC, free-cooling, setback, аварийные сценарии.
- Энергоэффективность: KPI (кВт·ч/м²∙год, SFP, SEER/SCOP), возможности утилизации тепла.
- Безопасность: пожарная и взрывозащита, коррозионная стойкость, дренаж/протечки.
- ПНР: перечень испытаний (расходы, ΔP, T/RH, шум, аварии), исполнительная документация.
- Эксплуатация: регламенты ТО, запасные части, SLA, план энергоаудитов.
Заключение
Кондиционирование цехов с высокой тепловой нагрузкой — это не выбор «любой холодной машины», а проектирование системы, точно подстроенной под вашу технологию. Начинайте с теплового аудита и зонирования, выбирайте архитектуру осознанно: VRF хорош там, где важна гибкость и умеренная теплоплотность; чиллер–фанкойл — стандарт для больших площадей, free-cooling и 24/7; прецизионные решения — для технологических «точек» с узкими допусками. Закладывайте резерв, продумывайте воздухораспределение (часто вытеснительное), следите за фильтрацией, автоматизируйте управление и фиксируйте KPI. Тогда система сохранит стабильность процесса, снизит риски перегрева и обеспечит предсказуемые расходы в течение всего жизненного цикла.
Если хотите, по вашим исходным данным (план помещений, список оборудования и режимы работы) можно подготовить укороченный тепловой аудит и эскизную концепцию с сравнением LCC для двух-трёх архитектур — это упростит бюджетирование и ускорит запуск проекта.
