Модернизация вентиляции и кондиционирования в зданиях с историческими фасадами: малозаметные решения и ограничения

Здания с историческими фасадами всё чаще сталкиваются с противоречием: с одной стороны, нужны современный комфорт, надёжная вентиляция, кондиционирование и энергосбережение, с другой — строгие требования по сохранению архитектурного облика и конструкций.

Развешенные как попало наружные блоки, решётки и шахты на декоративных фасадах уже официально признаются проблемой: Минстрой прямо говорит о недопустимости хаотичной установки кондиционеров и антенн на исторических домах и считает это недоработкой местных властей. Во многих городах отдельные правила прямо запрещают размещать инженерное оборудование на лицевых фасадах и архитектурных деталях, допускается только установка в скрытых зонах или на кровле.

При этом исторические здания нуждаются в климатических системах даже больше, чем современные: толщина стен, старые окна и естественная вентиляция не обеспечивают стабильный микроклимат и защиту от влажности, что важно и для людей, и для самих конструкций.

Задача этой статьи — показать, какие малозаметные решения для вентиляции и кондиционирования возможны в зданиях с историческими фасадами, какие правовые и технические ограничения нужно учитывать и как подойти к проекту, чтобы совместить комфорт, энергосбережение и сохранение облика.

Нормативные и правовые ограничения для исторических фасадов

Статусы зданий и градостроительные регламенты

Ключевой исходный фактор — статус здания и расположение:

• объект культурного наследия;
• здание в охранной зоне;
• дом с ценным историческим обликом без статуса памятника, но в историческом центре города.

Для объектов культурного наследия и домов в охранных зонах действует особый режим использования, предусмотренный федеральным законодательством и региональными актами. В большинстве случаев установка кондиционеров на фасадах памятников архитектуры полностью запрещена, а для зданий в охранных зонах допускается только при согласовании с органами охраны наследия и архитектуры.

Даже там, где прямого федерального запрета нет, местные правила благоустройства и постановления городских администраций обычно устанавливают:

• запрет на размещение инженерного оборудования на лицевых фасадах и архитектурных деталях;
• требование использовать только дворовые и скрытые фасады либо кровлю;
• требование согласовывать установку оборудования с профильными комитетами и градостроительными советами.

Зачем нужно согласование

Согласование проектных решений по вентиляции и кондиционированию в исторических зданиях преследует сразу несколько целей:

• сохранение силуэта и декоративного строя фасада;
• недопущение повреждения исторической кладки, лепнины, витражей;
• контроль за шумом и капельным конденсатом на улицу;
• обеспечение пожарной безопасности и безопасности проходящих по тротуарам людей.

Без согласования владельцу и управляющей организации грозят штрафы и обязательство демонтировать оборудование за свой счёт.

Обследование здания: с чего начинается модернизация

Анализ ограждающих конструкций и планировки

Первый шаг — техническое и архитектурное обследование:

• изучение несущих стен, перекрытий, сводов, исторической штукатурки, лепнины;
• поиск резервов пространства в чердаках, подвалах, подпольях и внутри перегородок;
• анализ высот этажей и возможности устройства подвесных потолков в коридорах.

Во многих методических рекомендациях подчёркивается: при модернизации климатических систем в историческом здании первоочередная задача — не повредить конструктив и отделку, имеющие историческую ценность.

Инвентаризация существующих каналов и инженерии

Во многих старых домах сохранились:

• дымовые и вентиляционные каналы в толще стен;
• старые вытяжные шахты;
• технические коридоры, подпольные и чердачные пространства.

Эти каналы и пустоты могут быть использованы для прокладки воздуховодов, труб и кабелей, но только после обследования на предмет:

• фактической проходимости;
• состояния кладки и раствора;
• наличия следов конденсата и разрушений от влаги.

Иногда использование существующих вертикальных каналов позволяет совсем отказаться от новых проходов через фасад или серьёзно уменьшить их число.

Учет ограничений геометрии

Исторические здания часто имеют:

• небольшие высоты этажей;
• массивные балки и своды;
• сложные лестничные клетки и узкие коридоры.

Это ограничивает размеры возможных воздуховодов и камер. Там, где нет места для крупной приточной установки с сетью каналов, приходится переходить к децентрализованным и комбинированным решениям, о которых поговорим ниже.

Малозаметные решения для вентиляции

Децентрализованные приточно-вытяжные установки

Для исторических фасадов всё чаще используют децентрализованную вентиляцию: компактные настенные приборы, обслуживающие по одному помещению или небольшую группу, вместо одной крупной системы на весь этаж. Такие решения подробно описываются в зарубежной практике для зданий с охраняемыми фасадами.

Преимущества:

• отсутствует крупная сеть воздуховодов и массивные шахты;
• наружные отверстия небольшие по диаметру и могут размещаться в менее заметных зонах фасада;
• при грамотном подборе решёток и окраске в цвет фасада визуальный след минимален.

Важно: отверстия в стенах всё равно нужно согласовывать и привязывать к архитектурному членению, исключая попадание в декоративные элементы и историческую живопись.

Использование существующих каналов

Там, где сохранились дымовые и вентиляционные каналы, их можно использовать как «короба» для новых воздуховодов и шахт:

• в один канал можно проложить гибкий воздуховод малого сечения для подачи или вытяжки воздуха;
• несколько каналов могут быть объединены в вертикальный коллектор для группы помещений.

Но при этом придётся учитывать:

• несущую способность старой кладки;
• пожароопасность — нельзя использовать каналы в качестве незащищённых шахт без необходимой огнестойкости;
• обслуживание и чистку — к оборудованию и каналам должен быть доступ.

Скрытые воздухозаборы и выбросы

Чтобы не портить фасад, воздухозаборы и выбросы воздуха стараются размещать:

• на цоколе, под крыльцами и балконами;
• в зоне парапетов и аттиков на кровле;
• в дворовых и внутренних фасадах;
• в световых дворах и внутренних колодцах.

На практике часто применяют декоративные решётки, стилизованные под исторические элементы или окрашенные в цвет стены. Важно, чтобы эти элементы не конфликтовали с историческим декором и были при необходимости обратимы, то есть их можно было снять без тяжёлых последствий для фасада.

Усиление естественной вентиляции

В некоторых зданиях, особенно с малой плотностью людей и не слишком жёсткими требованиями к воздухообмену, достаточно:

• восстановить и прочистить существующие вытяжные каналы;
• установить управляемые фрамуги и оконные клапаны;
• дополнить систему маломощными вытяжными вентиляторными блоками в шахтах.

Такой подход позволяет улучшить качество воздуха с минимальными изменениями фасада и интерьеров.

Малозаметные решения для кондиционирования

Скрытые системы с подачей охлаждённого воздуха

Вместо навесных внутренних блоков в каждом помещении применяют:

• скрытые внутренние блоки в подпотолочном пространстве коридоров;
• блоки в специальных нишах и шкафах;
• подачу воздуха через узкие щелевые решётки вдоль стен и потолков.

Такое решение особенно удобно для гостиниц, офисов и музеев, где ценится аккуратный интерьер без видимых приборов. Наружная часть системы при этом выносится на кровлю или дворовой фасад.

Сосредоточение наружных блоков и холодильных машин

Основной принцип — не развешивать наружные блоки по всему фасаду, а концентрировать оборудование в технических зонах:

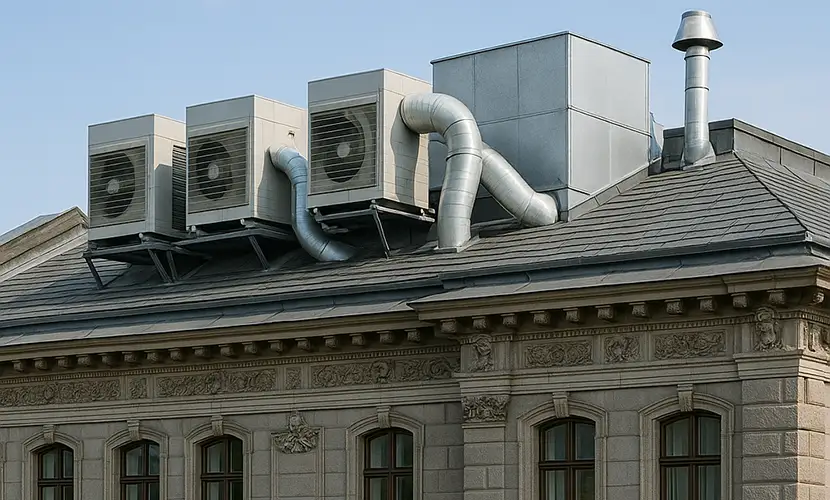

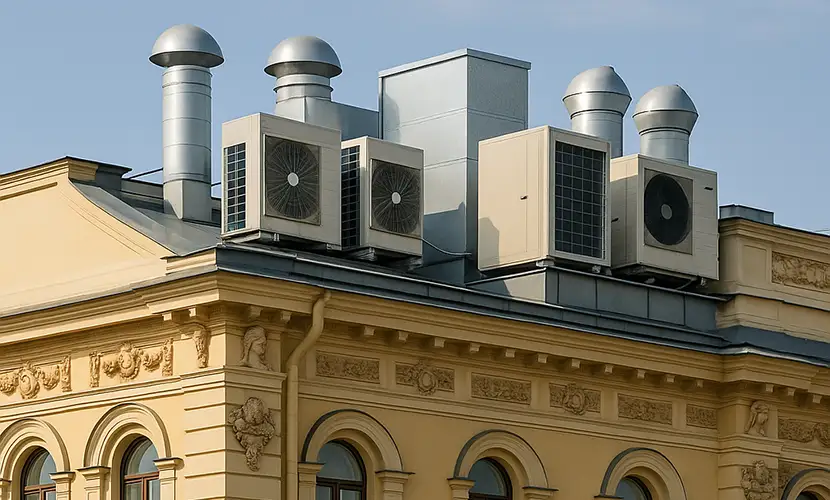

• на кровле, скрывая за парапетами и экранами;
• в дворовых фасадах, не просматриваемых с главных улиц;
• в технических дворах и внутренних колодцах.

В ряде городов прямо введены такие требования: оборудование допускается только на невидимых участках фасада или на крыше, а на лицевых фасадах исторического центра запрещено полностью.

Системы с охлаждающей водой вместо множественных наружных блоков

Чтобы не множить наружные блоки кондиционирования на фасадах, в крупных объектах (гостиницы, деловые центры, музеи) часто применяют центральную систему с охлаждающей водой:

• одна или несколько холодильных машин расположены на крыше или в подвале;
• по зданию разводятся трубы с водой или водным раствором;
• в помещениях устанавливаются компактные внутренние блоки, похожие на радиаторы, которые охлаждают воздух.

Такой подход позволяет:

• вынести основное оборудование в технические зоны;
• минимизировать проходы через фасад;
• облегчить обслуживание и снизить уровень шума в помещениях.

Архитектурная маскировка оборудования

Даже при обязательном выносе на кровлю и дворовые фасады важно визуально подчинить оборудование архитектуре здания:

• применять экраны и решётчатые ограждения, соразмерные парапетам и карнизам;
• использовать окраску в тон кровельного покрытия и фасада;
• не нарушать силуэт здания и вид на значимые архитектурные детали.

В методиках по сохранению исторического облика подчёркивается: вмешательства должны быть по возможности обратимы и не разрушать подоснову — несущие элементы, декор и оригинальную отделку.

Типовые ограничения и подводные камни

Конструктивные ограничения

Исторические здания часто имеют ограниченную несущую способность перекрытий и кровли. Установка тяжёлых установок без расчёта может привести к деформациям и трещинам. Поэтому:

• нагрузку от оборудования распределяют через рамы и балки;
• по возможности размещают тяжёлые агрегаты над несущими стенами, а не в пролётах;
• исключают сверление и штрабление исторических каменных и кирпичных элементов без расчёта и согласования.

Теплотехника и влажностный режим

Неправильно размещённые воздуховоды и холодные поверхности могут вызвать:

• конденсат в толще исторических стен;
• увлажнение и разрушение штукатурки;
• появление плесени и грибка.

Особенно осторожно необходимо подходить к внутреннему утеплению и к устройству каналов в наружных стенах: изменение температурного и влажностного режима без расчёта может привести к быстрому старению конструкций.

Визуальные и шумовые эффекты

Кроме вида фасада важны:

• шум от наружных блоков и вентиляторов, распространяющийся по плотной застройке;
• капельный конденсат, стекающий по фасаду или капающий на тротуар;
• вибрация, передающаяся через исторические перекрытия.

Все эти вопросы также анализируются и регулируются при согласовании.

Алгоритм проектирования и согласования модернизации

Шаг 1. Сбор исходных данных и обследование

На этом этапе выполняются:

• обмеры и визуальное обследование фасадов, чердаков, подвалов;
• обследование существующих каналов и инженерии;
• уточнение статуса здания и требований охранных органов.

Шаг 2. Определение допустимого уровня вмешательства

Совместно с архитектором, реставратором и представителями органа охраны наследия:

• выделяют зоны, где вмешательство недопустимо (ключевые фасады, уникальный декор);
• фиксируют зоны, где возможно скрытое размещение оборудования (кровля, дворы, внутренние колодцы).

Шаг 3. Разработка нескольких сценариев инженерной концепции

Как правило, готовят несколько вариантов:

• децентрализованная вентиляция с компактными приборами;
• система с охлаждающей водой и малым числом наружных агрегатов;
• комбинированный вариант с использованием существующих каналов.

На этом этапе уже можно оценивать ориентировочную стоимость и эксплуатационные расходы. Для такой оценки полезно привлекать профильных проектировщиков по климатическим системам. В России, например, такими задачами занимаются специализированные компании вроде «ЕвроКлимат», работающие с сложными объектами и современным климатическим оборудованием.

Шаг 4. Визуализация и согласование

Для органов охраны наследия важны не только расчёты, но и наглядность:

• выполняют трёхмерные модели и фотомонтажи фасадов с показом всех решёток и наружных блоков;
• подробно описывают, как обеспечивается обратимость вмешательства;
• прикладывают пояснение по шуму, конденсату и обслуживанию.

После согласования концепции выполняются рабочие чертежи, и только затем переходят к монтажу.

Примеры типовых решений

Бизнес-центр в историческом доходном доме

• Приточно-вытяжная вентиляция с установками на чердаке и в подвале.
• Воздухозаборы и выброс воздуха — во дворовых фасадах и световых дворах.
• Кондиционирование через систему с охлаждающей водой, холод производится на крыше, а в офисах стоят компактные внутренние приборы, внешне похожие на радиаторы.

Бутик-отель в центре города

• В номерах установлены скрытые внутренние блоки с подачей воздуха через щелевые решётки;
• воздуховоды проходят по коридорам и шахтам, не затрагивая исторический декор потолков в номерах;
• наружное оборудование размещено на крыше за парапетами и во дворовом фасаде.

Музей или общественное здание

• используются существующие дымоходы и технические подземные пространства для трасс вентиляции;
• в залах применяются малозаметные приточно-вытяжные устройства с рекуперацией тепла, интегрированные в интерьер;
• наружные решётки и оборудование скрыты в дворовых фасадах и на крыше.

Выводы и рекомендации

Модернизация вентиляции и кондиционирования в зданиях с историческими фасадами — сложная, но решаемая задача. Ключевые выводы:

• любое вмешательство нужно начинать с обследования и анализа правовых ограничений;
• хаотичные наружные блоки и решётки на лицевых фасадах сегодня рассматриваются как недопустимые и могут привести к штрафам и требованию демонтажа;
• современные подходы позволяют обеспечить комфортный микроклимат малозаметными средствами: децентрализованные приточные установки, системы с охлаждающей водой, использование существующих каналов, сокрытие оборудования в технических зонах;
• проект должен разрабатываться совместно архитекторами, реставраторами и инженерами по климатическим системам, а решения — согласовываться с органами охраны наследия.
