Эволюция вместо революции: Почему гибридная система (тепловой насос + Котел) выгоднее полной замены на коммерческих и промышленных объектах

Для владельцев коммерческой недвижимости, главных инженеров заводов и управляющих логистическими центрами вопрос модернизации системы отопления сегодня стоит острее, чем когда-либо. С одной стороны, мы видим постоянный рост тарифов на ископаемое топливо и ужесточение экологических норм. С другой - необходимость поддерживать стабильную температуру в цехах и офисах, не раздувая бюджет предприятия до космических масштабов.

На страницах профильных изданий и выставок все чаще звучит призыв к полной электрификации и переходу на возобновляемые источники энергии. Однако на практике полный отказ от традиционных газовых или дизельных котельных в пользу одних лишь тепловых насосов часто сталкивается с суровой реальностью: огромные начальные инвестиции, нехватка электрических мощностей и сложность перестройки инженерных сетей работающего предприятия.

В этой статье мы, опираясь на опыт экспертов, рассмотрим альтернативный, прагматичный путь - гибридные системы отопления. Мы разберем, почему интеграция современного теплового насоса в пару к существующему котлу часто оказывается экономически и технически более грамотным решением, чем полный демонтаж старой системы.

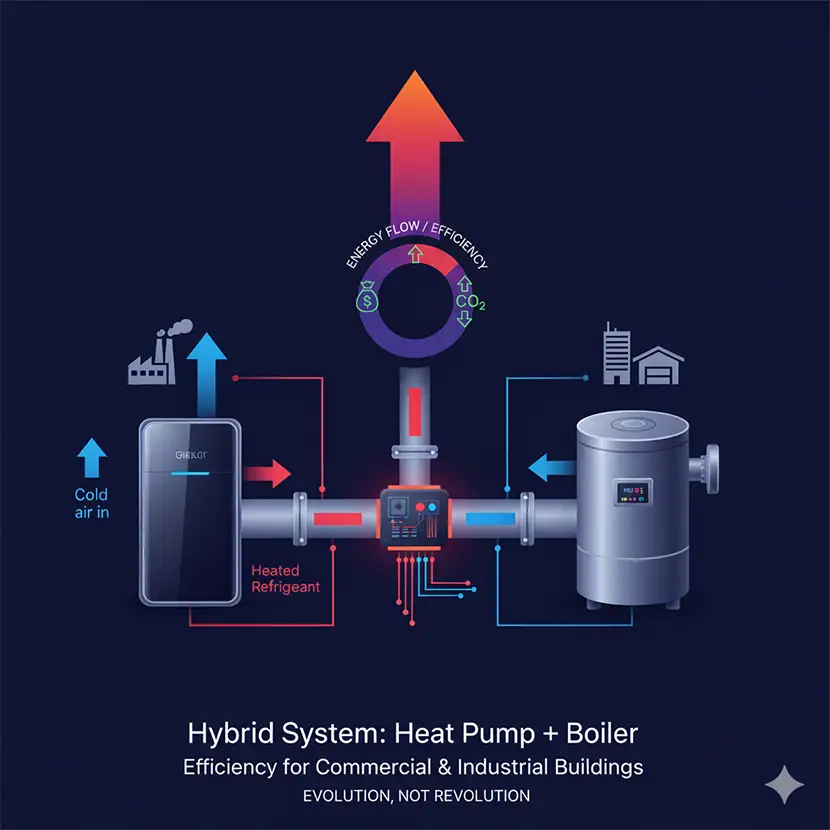

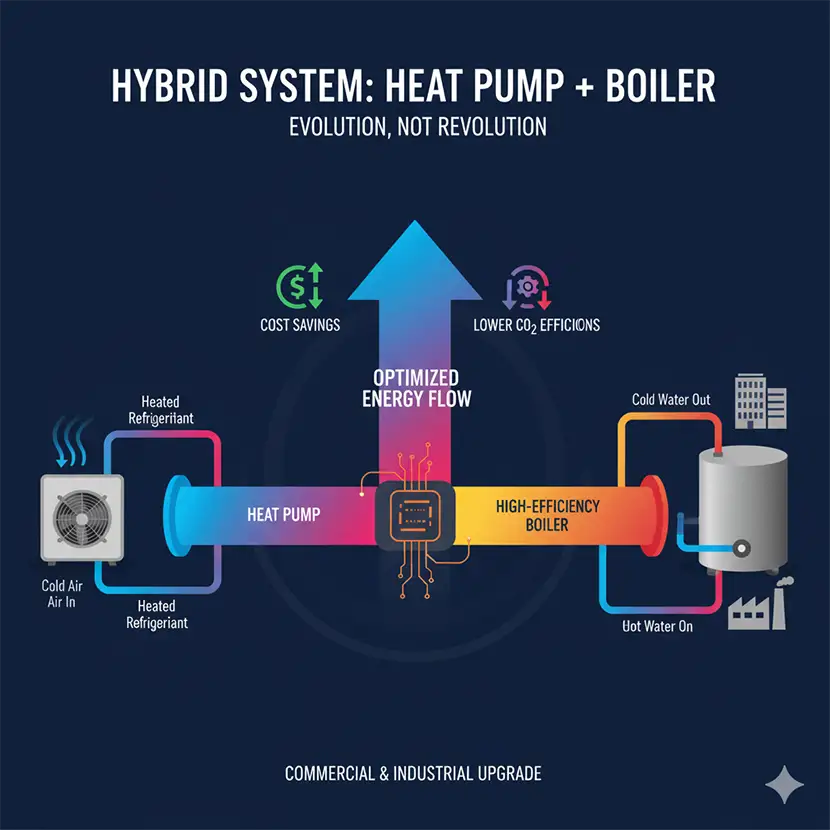

Что такое гибридная система в промышленном масштабе?

Гибридная система отопления - это инженерное решение, объединяющее два и более генератора тепла, работающих на разных видах энергии. В контексте коммерческих объектов наиболее эффективной связкой сегодня является тандем «Тепловой насос воздух-вода» (или грунт-вода) и традиционный котел (газовый, дизельный или твердотопливный).

В отличие от бытового сегмента, где гибрид часто представляет собой единый блок, в промышленности это, как правило, два раздельных агрегата, объединенных общей системой автоматики и гидравлической обвязкой.

Принцип «Бивалентной работы»

Главная идея гибрида заключается не в дублировании мощностей, а в их разумном разделении. Работа системы строится вокруг так называемой бивалентной точки - температуры наружного воздуха, при которой тепловой насос перестает справляться с потребностью здания в тепле самостоятельно или его работа становится экономически менее выгодной, чем сжигание газа.

1. Базовая нагрузка (до 80-90% времени отопительного сезона): Осенью, весной и в мягкие зимние дни (например, до -5°C или -7°C) работает только тепловой насос. Он обеспечивает здание дешевым теплом с высоким коэффициентом эффективности (COP).
2. Пиковая нагрузка: Когда температура падает ниже бивалентной точки, автоматика подключает котел. Он либо помогает тепловому насосу «догреть» теплоноситель до нужной температуры, либо полностью берет нагрузку на себя в самые суровые морозы.

Такой подход позволяет использовать сильные стороны каждой технологии: высокую энергоэффективность теплового насоса в межсезонье и мощную теплоотдачу котла в экстремальные холода.

Экономика вопроса: Почему оставить котел дешевле?

Многие заказчики, обращаясь за проектом модернизации, полагают, что «новая система» должна полностью заменить «старую». Однако расчеты показывают, что сохранение существующего теплогенератора позволяет существенно снизить объем капитальных вложений. Рассмотрим основные статьи экономии.

1. Снижение установочной мощности теплового насоса

Это самый весомый фактор. Чтобы полностью перевести завод или склад на отопление тепловыми насосами, вам необходимо подобрать оборудование, способное покрыть 100% теплопотерь здания в самую холодную пятидневку года (например, при -28°C).

Однако статистика показывает, что такие морозы длятся всего несколько дней или недель в году. Все остальное время система будет работать с огромным запасом, который вам пришлось оплатить при покупке.

В гибридной схеме мы подбираем тепловой насос мощностью всего 50-60% от пиковой потребности здания.

• Парадокс эффективности: Тепловой насос половинной мощности способен закрыть до 85-90% годовой потребности объекта в тепловой энергии.
• Котел закрывает оставшиеся 10-15% энергии в самые холодные дни.

Экономия на закупке оборудования при таком подходе может достигать 30-40%, так как промышленные тепловые насосы большой мощности стоят значительно дороже.

2. Экономия на реконструкции системы распределения тепла

Большинство существующих коммерческих зданий проектировались под высокотемпературный график отопления (радиаторы, регистры), где температура подачи составляет 80°C или даже 90°C.

Классические тепловые насосы работают наиболее эффективно при температурах подачи 35-55°C. Чтобы перевести здание только на тепловой насос, часто требуется:

• Замена всех радиаторов на фанкойлы или увеличение количества секций в 2-3 раза.
• Монтаж теплых полов (на промышленных объектах это часто невозможно без остановки производства и вскрытия бетонных полов).

Гибридная система позволяет оставить старые трубы и радиаторы. В межсезонье, когда на улице тепло, для отопления достаточно теплоносителя 50°C - с этим справляется тепловой насос. В морозы, когда радиаторам нужны 80°C, в работу вступает котел. Вы экономите колоссальные средства на работах внутри помещений.

Вы можете ознакомиться с примерами реализации подобных проектов и подобрать оборудование на сайте, где представлены решения для различных температурных графиков.

Технические барьеры, которые решает гибрид

Помимо финансовой стороны, существуют жесткие технические ограничения, которые часто делают полную электрификацию отопления невозможной. Гибридная схема элегантно обходит эти препятствия.

1. Лимиты электрических мощностей (Ввод на объект)

Это «больное место» многих промышленных парков и отдельно стоящих зданий. Установка тепловых насосов, способных полностью обогреть цех площадью 5000 м², требует сотен киловатт выделенной электрической мощности. Часто свободных мощностей на трансформаторной подстанции просто нет, а прокладка новой линии или установка новой подстанции стоит дороже самой системы отопления.

Гибридная система требует значительно меньше электричества, так как мощность теплового насоса ниже, а в самые холодные дни (когда эффективность насоса падает, а потребление тока растет) основную нагрузку берет на себя газовый или дизельный котел, разгружая электросеть.

2. Температурный режим технологических процессов

На многих предприятиях система отопления объединена с технологическими нуждами (подогрев сырья, сушильные камеры, горячее водоснабжение для мойки оборудования). Там могут требоваться температуры выше 65-70°C круглый год.

Даже самые современные высокотемпературные тепловые насосы работают на пределе своих возможностей, выдавая такие параметры, что снижает их ресурс и эффективность. Котел в гибридной связке легко обеспечивает высокие температуры для технологии, в то время как тепловой насос работает на контур отопления офисов или складов в щадящем режиме.

3. Резервирование и безопасность (Redundancy)

Для бизнеса остановка отопления - это прямые убытки: замерзший товар, остановка станков, нарушение условий труда персонала. Полагаясь только на один источник тепла (только тепловой насос или только котел), вы рискуете. Гибридная система обеспечивает двойное резервирование:

• Если сломался тепловой насос или отключили электричество (при наличии генератора для циркуляционных насосов), котел поддержит тепло.
• Если возникли перебои с поставкой газа или дизеля, тепловой насос не даст системе разморозиться.

Это критически важный фактор надежности для объектов с непрерывным циклом работы.

Чек-лист: Когда вам ТОЧНО нужен гибрид, а не полная замена

Прежде чем принимать решение о полном демонтаже котельной, проведите самодиагностику вашего объекта. Если вы ответите «ДА» хотя бы на 2 пункта из списка ниже, гибридная схема - ваш выбор.

1. Ограниченный энерговвод: У вас нет возможности увеличить выделенную электрическую мощность без многомиллионных вложений в инфраструктуру сетей.
2. Высокие теплопотери: Здание построено давно, утепление посредственное, и масштабная термомодернизация фасадов в ближайшие годы не планируется.
3. Высокотемпературная система: Система отопления спроектирована под график 80/60 или 90/70 (стальные регистры, чугунные радиаторы), и их замена невозможна (например, из-за работающего производства).
4. Климатические пики: Ваш объект находится в регионе, где зима в основном мягкая, но бывают короткие периоды экстремальных морозов (ниже -20°C...-25°C).
5. Бюджетные рамки: Вам нужно снизить текущие счета за отопление уже сейчас, но бюджет на капитальные вложения ограничен и не позволяет купить систему полной мощности.

Наши специалисты готовы помочь вам провести детальный аудит и рассчитать, насколько эффективен будет гибридный подход именно для вашего здания.

«Умное» управление: Мозг гибридной системы

Установить тепловой насос рядом с котлом и соединить их трубами - это лишь 30% работы. Оставшиеся 70% успеха зависят от системы управления. Без грамотной автоматики гибрид превратится в два конфликтующих устройства, которые мешают друг другу.

Современные промышленные контроллеры управляют системой, опираясь на сложные алгоритмы.

Логика переключения источников

Существует несколько стратегий управления, которые настраиваются при пусконаладке:

1. Переключение по температуре (Бивалентная точка):

   Самый простой алгоритм. Контроллер следит за уличным датчиком.

   • Режим 1 (Только ТН): На улице теплее -5°C. Котел выключен, работает только тепловой насос.
   • Режим 2 (Параллельная работа): От -5°C до -15°C. Тепловой насос работает на полную мощность, котел модулирует горелку, добавляя недостающее тепло.
   • Режим 3 (Только котел): Ниже -15°C. Тепловой насос отключается (для защиты компрессора или из-за низкой эффективности), котел берет 100% нагрузки.
2. Экономическое переключение (Стоимостная оптимизация):

   Это «высший пилотаж» автоматизации. В контроллер заносятся текущие тарифы: стоимость 1 кубометра газа (или литра дизеля) и стоимость 1 кВт*ч электроэнергии.

   Система в реальном времени вычисляет текущий коэффициент преобразования (COP) теплового насоса. Зная COP, она понимает, сколько стоит произвести 1 кВт тепловой энергии с помощью насоса прямо сейчас, и сравнивает это с ценой 1 кВт тепла от газа.

   • Пример: Ночью электричество дешевле (ночной тариф), поэтому системе выгодно использовать тепловой насос даже при более низких температурах. Днем, когда электричество дорогое, автоматика может раньше переключиться на газ, даже если на улице не очень холодно.
3. Учет выбросов CO2:

   Для компаний, стремящихся к «зеленым» сертификатам (ESG), приоритетом может быть не цена, а минимизация углеродного следа. Автоматика будет максимально использовать электроэнергию (если она «зеленая») и включать ископаемое топливо только в крайнем случае.

Гидравлическая интеграция

Важно правильно увязать потоки. Чаще всего используется схема с гидравлическим разделителем (гидрострелкой) или буферной емкостью. Тепловой насос обычно подключается в «обратку» (обратную линию) перед котлом. Это позволяет ему предварительно нагревать теплоноситель, например, с 40°C до 55°C, а котел, при необходимости, догревает его до 70°C. Такая схема (последовательное подключение) позволяет тепловому насосу работать дольше и эффективнее, так как он всегда получает наиболее холодную воду из системы.

Реальные сценарии (Кейс-стади)

Рассмотрим, как это работает на практике, на примере типовых объектов.

Сценарий 1: Складской комплекс 5000 м² (Модернизация)

• Дано: Старый склад, утепление среднее. Отопление - два газовых котла по 300 кВт. Система - тепловентиляторы (вулканы) с графиком 80/60. Проблема: огромные счета за газ.
• Решение: Установка каскада из четырех воздушных тепловых насосов общей мощностью 300 кВт (50% от пиковой нагрузки). Газовые котлы оставлены в резерве и для пиковых нагрузок.
• Результат: Тепловые насосы подают воду 45-50°C. Для тепловентиляторов этого мало? Нет, просто вентиляторы работают дольше, поддерживая температуру. Газовые котлы включаются только при морозах ниже -10°C.
• Экономика: Потребление газа снизилось на 75% за сезон. Срок окупаемости проекта составил 4,5 года.

Сценарий 2: Офисный центр с серверной (Рекуперация)

• Дано: Офисное здание. Газовая котельная на крыше. Есть большая серверная, которую нужно охлаждать круглый год.
• Решение: Установка гибридного теплового насоса, который работает в режиме рекуперации. Он забирает тепло из серверной (охлаждая её) и сбрасывает его не на улицу, а в систему отопления здания. Газовый котел включается только когда тепла от серверов не хватает.
• Результат: Фактически бесплатное отопление офисов в межсезонье за счет «паразитного» тепла серверов.

Если вас интересуют подобные решения, рекомендуем изучить раздел промышленного оборудования, где представлены агрегаты высокой мощности.

Архитектура подключения: Тонкости гидравлики, о которых нельзя забывать

Внедрение теплового насоса в существующую котельную - это не просто «врезка двух труб». Это сложная гидравлическая задача. Большинство проблем с гибридными системами возникает не из-за брака оборудования, а из-за ошибок в обвязке. Рассмотрим две основные схемы, применяемые при модернизации коммерческих объектов.

1. Последовательное подключение (Схема «Преднагрев»)

Это наиболее предпочтительный вариант для большинства старых систем с радиаторами. Тепловой насос врезается в обратную линию («обратку») перед котлом.

• Как это работает: Теплоноситель, возвращающийся из системы отопления (например, с температурой 40°C), сначала попадает в тепловой насос. Насос поднимает его температуру до 55°C. Далее вода поступает в котел. Датчик котла видит, что вода уже теплая, и либо не включается вовсе, либо работает на минимальной мощности, чтобы догреть воду до требуемых 70°C.
• Преимущество: Тепловой насос всегда работает с наиболее холодной водой, что обеспечивает ему максимальный коэффициент эффективности (COP).

2. Параллельное подключение (Через гидравлический разделитель)

Эта схема используется на крупных объектах с мощными насосными группами. И тепловой насос, и котел работают независимо друг от друга, подавая тепло в общую буферную емкость или гидрострелку.

• Преимущество: Полная гидравлическая развязка. Расход воды через тепловой насос постоянен (что критично для его автоматики), а расход в контуре радиаторов может меняться (за счет термоголовок).
• Нюанс: Требует более сложной автоматики для балансировки, чтобы один источник не «передавливал» другой.

Наши инженеры при проектировании гибридных схем обязательно проводят гидравлический расчет, чтобы исключить конфликты циркуляционных насосов.

Скрытые угрозы модернизации: Грязь, магнетит и старые трубы

Копирайтеры в рекламных буклетах часто упускают самый важный момент: состояние существующей системы отопления. Если вашему зданию 10–20 лет, внутри труб накопились тонны отложений.

Проблема пластинчатых теплообменников

Промышленные тепловые насосы оснащены высокоэффективными пластинчатыми теплообменниками. Расстояние между пластинами там минимальное - доли миллиметра.

Старые чугунные или стальные котлы («жаротрубные») не боятся грязи - там широкие проходы. Но если вы просто подключите новый тепловой насос к старой грязной системе, его теплообменник забьется шламом за одну неделю. Результат: остановка системы, дорогостоящая промывка или замена теплообменника (негарантийный случай).

Решение: Многоступенчатая фильтрация

При установке гибрида на старом объекте мы внедряем обязательный стандарт защиты:

1. Магнитные сепараторы шлама (дешламаторы): Улавливают металлическую стружку и ржавчину (магнетит), которые губительны для циркуляционных насосов с мокрым ротором.
2. Промывка системы: Перед монтажом обязательно проводится гидропневматическая промывка старых трасс.
3. Промежуточный теплообменник (в крайних случаях): Если система очень старая и грязная, тепловой насос отделяют от нее промежуточным теплообменником. Да, мы теряем 2-3% эффективности, но гарантируем 100% сохранность дорогого компрессорного блока.

Математика окупаемости: Расчет на примере реального завода

Давайте уйдем от абстрактных фраз «это выгодно» к конкретным цифрам. Рассмотрим пример перевода завода с дизельного отопления на гибридное (Дизель + Тепловой насос).

Исходные данные объекта:

• Площадь: 2000 м².
• Теплопотери за сезон: 400 000 кВт*ч тепловой энергии.
• Текущий источник: Дизельный котел (КПД 90%).
• Стоимость дизеля: Условно 1,2 евро/литр (или эквивалент в валюте региона). Теплотворная способность - 10 кВт*ч с литра.
• Стоимость электроэнергии: 0,20 евро/кВт*ч.

Сценарий 1: Работа только на дизеле

Для получения 400 000 кВт*ч тепла нужно сжечь около 44 400 литров топлива (с учетом КПД).

• Затраты за сезон: 44 400 * 1,2 = 53 280 евро.

Сценарий 2: Гибридная система

Устанавливаем тепловой насос, который покрывает 80% годовой потребности (320 000 кВтч). Дизельный котел закрывает пиковые морозы (оставшиеся 80 000 кВтч).

Средний сезонный коэффициент эффективности (SCOP) теплового насоса примем равным 3,5 (на 1 кВт электричества получаем 3,5 кВт тепла).

1. Затраты на работу Теплового Насоса:
   320 000 кВтч (тепло) / 3,5 = 91 428 кВтч (электричество).
   91 428 * 0,20 = 18 285 евро.
2. Затраты на работу Дизельного Котла (пиковые нагрузки):
   80 000 кВт*ч (тепло) требуют 8 880 литров топлива.
   8 880 * 1,2 = 10 656 евро.
3. Итоговые затраты за сезон с гибридом:
   18 285 + 10 656 = 28 941 евро.

Экономический эффект:

• Экономия за год: 53 280 - 28 941 = 24 339 евро.
• Снижение эксплуатационных расходов на 45-50%.

При стоимости оборудования и монтажа гибридной надстройки, например, в 70 000 – 80 000 евро, срок окупаемости составит около 3–3,5 лет. Для промышленного оборудования это отличный показатель инвестиционной привлекательности.

Чтобы получить подобный расчет именно для вашего предприятия с актуальными локальными тарифами, вы можете оставить заявку на нашем сайте.

Эксплуатация: Две системы - двойные проблемы?

Скептики часто говорят: «Устанавливая гибрид, вы получаете в два раза больше оборудования, которое нужно обслуживать». На практике ситуация обратная - ресурс оборудования увеличивается.

1. Продление жизни котла: В гибридной схеме старый котел переходит в режим «резервиста». Он работает всего 300-500 часов в год вместо 3000. Его износ практически останавливается. Вы откладываете покупку нового котла на 10-15 лет.
2. Обслуживание теплового насоса: В отличие от котлов, тепловой насос не требует чистки горелок, дымоходов, настройки газовых клапанов. Обслуживание сводится к проверке давления фреона, чистке внешнего теплообменника от пуха/пыли и контролю состава гликоля (незамерзающей жидкости).
3. Надежность: Выход из строя одного элемента не останавливает отопление. Это снижает нагрузку на вашу сервисную службу - не нужно бежать чинить котел в ночь на 1 января, так как тепловой насос удержит здание от замерзания.

Взгляд в будущее: Гибриды как переходный этап

Технологии не стоят на месте. Гибридная система сегодня - это конструктор, который можно модернизировать в будущем.

• Готовность к водороду (Hydrogen Ready): Многие производители уже выпускают газовые котлы, готовые к работе на смеси метана и водорода (до 20%). Если через 5-10 лет газовые сети перейдут на «зеленый» водород, ваша гибридная система будет к этому готова.
• Масштабируемость: Вы можете начать с установки одного теплового насоса в помощь котлу, а через пару лет, при появлении бюджета, добавить еще один модуль в каскад, полностью вытеснив ископаемое топливо.

Итоговый вердикт эксперта

За 10 лет работы в климатической отрасли я видел множество проектов. Самые успешные из них - те, где заказчик не гнался за хайпом, а считал деньги.

Полная замена системы отопления на тепловые насосы - это красиво и экологично, но часто неоправданно дорого из-за необходимости переделывать все здание (замена радиаторов, утепление).

Гибридная система (Тепловой насос + Котел) - это выбор прагматика.

Она позволяет:

1. Срезать пики затрат на отопление (экономия до 50-60%).
2. Использовать существующую инфраструктуру здания без глобального ремонта.
3. Обеспечить промышленную надежность за счет дублирования источников тепла.

Не разрушайте то, что работает. Улучшайте это. Интеграция теплового насоса к вашему котлу - это самый быстрый способ модернизировать бизнес, снизить себестоимость продукции (через уменьшение накладных расходов) и повысить стоимость вашей недвижимости.

Если вы готовы рассмотреть гибридную схему для своего объекта, начните с консультации и подбора оборудования. Мы поможем найти тот баланс между ценой внедрения и будущей экономией, который устроит ваш бизнес.

Заключение

Гибридная система отопления - это не компромисс и не полумера. Это зрелый, инженерно обоснованный подход, который позволяет бизнесу перейти к современным технологиям плавно, без шоковых затрат и технических рисков.

Оставляя котел в системе, вы получаете:

1. Снижение капитальных вложений на 30-40% по сравнению с полной заменой.
2. Гарантированную безопасность системы при любых морозах.
3. Гибкость в выборе энергоносителя в зависимости от текущих тарифов.
4. Возможность использовать существующую систему труб и радиаторов.
